核振チップの形とモーターの数・位置｜個数だけでなく幅と接続構造も変わる【OKプロステートチップ】

このページは、岡田快適生活研究所（OKラボ）の代表・岡田さんが書いている開発日誌
「ok-lab's diary」（https://ok-lab.hatenablog.com/）の記事をもとに、
テーマ「核振チップの形とモーターの数・位置」に関する話だけを掲載日順にまとめたものです。
過去の価格・寸法は日誌の記載時点のもの、今の価格は公式サイトの現行商品一覧（2026年9月4日取得）にもとづいています。

---

この記事は、モーターを備えた器具の形とモーターの数・位置について、試作の変化やメーカーの答えをまとめたものです。
幅や強度、接続部分の長さ、作成できる形の制約が分かります。

※このページは販売元・製造元とは関係のない個人の読書メモです。記載は元記事の時点の情報で、正確さや安全性を保証しません。医療機器ではなく、健康上の判断は医師にご相談ください。最新情報は公式サイトでご確認ください。広告を含みます。

一言で言うと

モーターの数と接続構造で、幅や形が変わります。

メーカーは強度を考え、形状や接続位置を変えています。

2026年にはモーターを離した試作が登場しました。

---

読む前に知っておきたい言葉

---

何が起きるのか：核振チップの形とモーターの数・位置で変わる構造

OKプロステートチップは、尿道に入れて前立腺を刺激する器具です。
核振チップ（モーターの振動を加えるチップ）は、この器具に振動源を備えたものです。
初期の試作は後端のコブにモーターがあり、その後は先端や中央にも配置されています。
2026年2月掲載の日誌では、チップとモーターを離してつなぐ試作も紹介されています。

核振チップの形とモーターの数・位置は後端から発展した

2018年12月掲載の日誌では、ショートチップの後端に振動源を備えた試作を紹介しています。
使った振動子は、携帯電話の振動に使われる部品です。

部品は直径10mm、厚み3mm程度でした。
埋め込み後の後端は、幅11mm、厚さ5mm程度です。

樹脂製のセミロング形状でも、後端は同程度の寸法でした。
岡田さんは、初心者には入れにくい可能性を挙げています。

（出典：ok-lab's diary 2018年12月掲載）
https://ok-lab.hatenablog.com/entry/20181215/1544857573

核振チップの形とモーターの数・位置には素材の制約がある

2019年3月掲載の相談では、ガラスの核振を覚醒チップの形にしたいという希望が届いています。
岡田さんは、ガラスとモーターの接続強度を確かめる必要があると答えています。

先端と中間のコブをガラスにし、後端だけをモーターにする試作は、強度の点で難しかったとのことです。
一方、先端だけをガラスにする構造では作成できたと書いています。

中間のコブは、ガラスの上に樹脂があるため、表面は樹脂です。
岡田さんは、先端だけをガラスにする別案を示しています。

（出典：ok-lab's diary 2019年03月掲載）
https://ok-lab.hatenablog.com/entry/2019/03/02/151104

双頭振動子の価格は本体とモーター接続で決まった

2019年3月掲載の日誌では、8mmモーターを使う核振の価格が示されています。
双頭振動子（先端と終端に置く振動源）を備えた覚醒型は、税抜き8000円でした。

本体が税抜き3000円、モーター2個の接続が5000円という内訳です。
同じ掲載分では、ショートは税抜き5000円、セミロングは税抜き6000円でした。

いずれも当時の8mmモーターを使った構成の価格です。
追加の制御装置や糸には、別料金が案内されています。

（出典：ok-lab's diary 2019年03月掲載）
https://ok-lab.hatenablog.com/entry/2019/03/16/165528

核振チップの形とモーターの数・位置は最小形も試された

2019年7月掲載の日誌では、岡田さんがモーターだけの小さな形を試しています。
チップ自体の存在感を減らし、振動を中心に感じることを考えた試作とのことです。

岡田さんは、この形ではケーブルも膀胱へ進みやすいと書いています。
絡まりによって取り出せなくなることも懸念しています。
ストッパー（移動を制限する部品）を必須にしたいとのことです。

（出典：ok-lab's diary 2019年07月掲載）
https://ok-lab.hatenablog.com/entry/2019/07/13/150108

核振チップの形とモーターの数・位置は後付け型へ広がった

2022年1月掲載の日誌では、元のチップの後ろにモーターを加えた試作が登場します。
従来は終端のコブを置き換えていましたが、この試作では元の形を残しています。

岡田さんは、勾玉タイプの核振（後ろにモーターを足す形）と呼んでいます。
当時の追加価格は税抜き2000円です。
コントローラなどは別料金と案内されています。

（出典：ok-lab's diary 2022年01月掲載）
https://ok-lab.hatenablog.com/entry/2022/01/29/123455

3モーターは一体型からケーブル上の配置へ広がった

2022年5月掲載の日誌では、ケーブル上の離れた位置にモーターを置く試作を紹介しています。
3モーター（振動源を3つ備える構造）を、チップのコブだけに収める形とは異なります。

四本の線で支えるケーブルを使い、途中にもモーターを加えた構成です。
岡田さんは、尿道内の長い区間に配置できると説明しています。

掲載時点では体外で振動を確かめた段階で、体内での試験は行っていないとのことです。
モーターが増えるほど必要な電力も増えるようだと、岡田さんは注意点を挙げています。

（出典：ok-lab's diary 2022年05月掲載）
https://ok-lab.hatenablog.com/entry/2022/05/21/124217

核振チップの形とモーターの数・位置は曲がる接続へ進んだ

2026年2月掲載の日誌では、ムーバブル核振（接続部が曲がる核振）が紹介されています。
ニチノールワイヤー（形状記憶合金のワイヤー）で、陶器チップとモーターを結ぶ構造です。

モーターとチップの距離は、最小15mm程度、最大30mm程度を想定しています。
接続部の細い部分は直径5mm程度を標準とし、3mm程度まで作成可能としています。

掲載時点の加工費は、ショートとセミロングが税抜き4000円、覚醒とロングが税抜き5000円です。
6mmモーターは接続の確実性に不安があり、8mmか10mmでの作成と案内されています。

（出典：ok-lab's diary 2026年02月掲載）
https://ok-lab.hatenablog.com/entry/2026/02/14/121602

ツイン鞭核振はモーターを離す形が試された

2026年2月掲載の別の日誌では、モーターを亀頭付近か体外に置く試作を紹介しています。
ツイン鞭核振（二本の平行なワイヤーでつなぐ核振）は、その試作から生まれた構造です。

岡田さんは、長い接続部では振動が弱まり、ワイヤーの太さやカバーが影響したと考えています。
カバーのない構造を試すと、二本のワイヤーも波打つように振動したとのことです。

掲載時点では陶器チップ限定で、モーターは8mmまたは10mmでした。
岡田さんは、金属アレルギーのある方には不向きと案内しています。

（出典：ok-lab's diary 2026年02月掲載）
https://ok-lab.hatenablog.com/entry/2026/02/21/122935

---

核振チップの形とモーターの数・位置へのメーカーの答え・対策

メーカーは、振動源だけでなく接続部の強度や大きさにも対処しています。

核振チップの形とモーターの数・位置は接点を中央へ移した

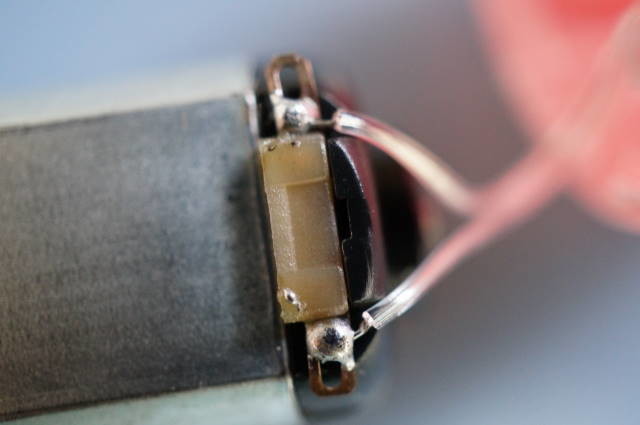

2018年12月掲載の日誌では、岡田さんが破損試験で接続部の弱さを確かめています。
初期型は端子が後端に突き出していましたが、次の型ではチップの中央へ移しています。

さらに、ケーブル同士の接続も中央に収め、外へ続くケーブルを一本にしています。
素材構成も変わり、先端はガラス、中間は樹脂、後端は振動子となっています。

岡田さんは、接続部分へ無理な力がかかりにくくするための変更と説明しています。
ただし、チップそのものを折り曲げるほどの力には耐えられないと書いています。

（出典：ok-lab's diary 2018年12月掲載）
https://ok-lab.hatenablog.com/entry/20181229/1546064791

核振チップの形とモーターの数・位置はコブの大きさに限界

2019年3月掲載の相談では、モーターの後ろに大きなコブを付けたいという希望が届いています。
相談者は、長く留めるためのストッパーとして考えていました。

岡田さんは、連続した形の大きなコブでは、膀胱へ進むことを防ぐ効果は期待しにくいと答えています。
相談者は説明を受け、最後のコブを省いて全体を太めにする希望へ変更しています。

変更後の使用について、結果の記載はありません。
岡田さんは、盾のような形の括約筋ストッパーとは違うと説明しています。

（出典：ok-lab's diary 2019年03月掲載）
https://ok-lab.hatenablog.com/entry/2019/03/30/160657

核振チップの形とモーターの数・位置は接続部分が長さに加わる

2022年2月掲載の相談では、陶器素材ロングタイプの長さの案内が分かりにくいと質問されています。
相談者は、Lサイズの62mmと、62+15mmの違いを尋ねています。

岡田さんは、62mmは先端からモーター後端までで、約15mmはコードへ続く接続部分と説明しています。
当時の標準構造は、元の終端コブの位置にモーターを置くものでした。

接続部分は製造技術の変化で少し短くなっているとも書いています。
長さ欄の数字に加え、モーターからコードまでの部分があると案内されています。

（出典：ok-lab's diary 2022年02月掲載）
https://ok-lab.hatenablog.com/entry/2022/02/26/123231

ツイン鞭核振はワイヤーの太さで対応形状が変わる

2026年2月掲載の日誌では、接続ワイヤーを0.3mmまたは0.4mmから選ぶ仕様が示されています。
0.4mmでは、ツイストやイボ付きチップへの対応は原則不可とされています。

0.3mmではイボ付きも原則対応可能ですが、イボの位置によっては作れないとのことです。
接続部の最長は20cmで、長さによって追加価格が変わります。

掲載時点の追加価格は、10cmまで税抜き5000円、15cmまで税抜き6000円でした。
20cmまでは税抜き8000円で、通常の核振価格に加える料金と案内されています。

（出典：ok-lab's diary 2026年02月掲載）
https://ok-lab.hatenablog.com/entry/2026/02/21/122935

血尿が出たときは、量が少なくても初めてでも、様子を見ずに泌尿器科を受診してください。
突然尿が出なくなったとき、器具が取り出せなくなったときは、自分で対処せず直ちに医療機関（救急を含む）を受診してください。

---

核振チップの形とモーターの数・位置は時期でこう変わった

---

核振チップの形とモーターの数・位置に関係するOKプロステートチップの商品と値段

陶器素材ロングタイプの現行価格は、税込8800円です。

この話に出てきた商品

OKプロステート核振チップ 陶器素材ロングタイプの商品ページです。

（出典：ok-lab's diary 2022年02月掲載）
https://ok-lab.hatenablog.com/entry/2022/02/26/123231

日誌がすすめた商品

日誌にすすめはありません。

ここで紹介した旧試作と特注仕様は、現行一覧で対応する商品を確認できません。
ムーバブル核振とツイン鞭核振は、現行一覧で対応する商品を確認できません。

---

核振チップの形とモーターの数・位置のよくある不安

日誌では、複数の振動源を作れるか、幅や回転方向はどうなるかが質問されています。

「双頭振動子は作れる？」

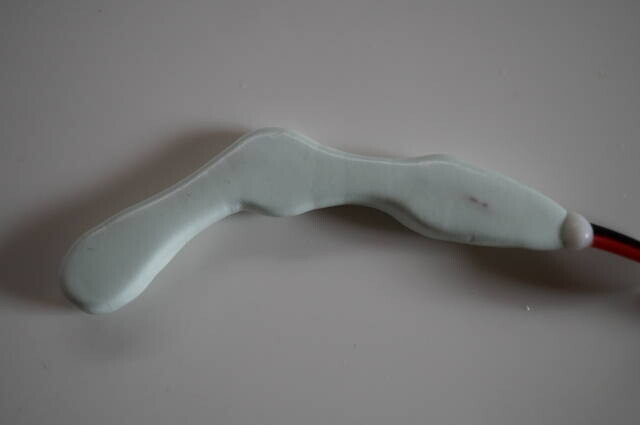

2019年2月掲載の相談では、チップに振動源を二つ付ける案が寄せられています。
岡田さんは、8mmモーターなら先端と終端の膨らみに収まると考え、試作しています。

樹脂で覆った幅は9mm強で、覚醒チップの形に収まるという説明です。
岡田さんは、刺激の強さと違和感も報告しています。
この双頭型は短時間の使用が原則と案内されています。

（出典：ok-lab's diary 2019年02月掲載）
https://ok-lab.hatenablog.com/entry/2019/02/09/152257

「3モーターは太くなる？」

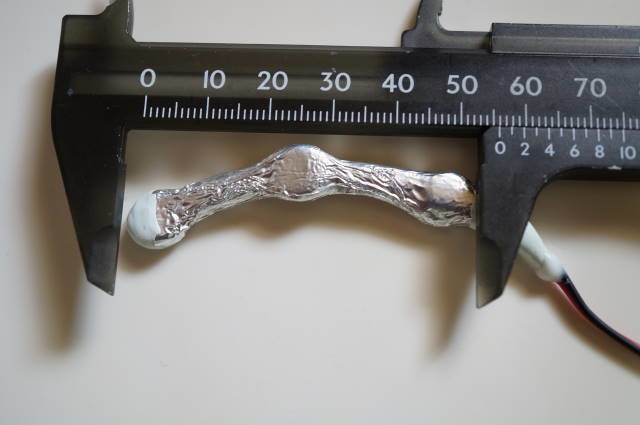

2019年4月掲載の相談では、前後に加えて中央にもモーターを入れたいという希望が届いています。
相談者は、作成できるかに加え、安全性や強度、幅と厚みも質問しています。

研究所は、中央のコブを強度のため大きめにする必要があると答えています。
その後はアルミで覆う案を採り、3モーターの試作が完成しています。

岡田さんは、消耗した電池ではこの試作が動かなかったとも書いています。
大きすぎると感じる場合は2モーターのほうがよいと、メーカーは案内しています。

（出典：ok-lab's diary 2019年04月掲載）
https://ok-lab.hatenablog.com/entry/2019/04/06/151323

「3モーターは回転で変わる？」

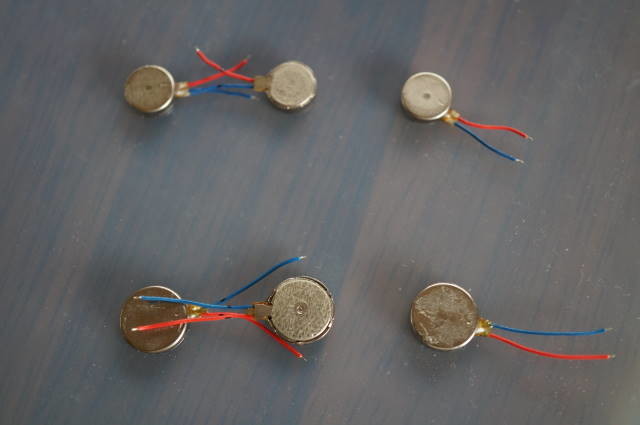

2020年10月掲載の相談では、2モーターとの振動の違いや、回転方向、配置間隔が質問されています。
岡田さんは、回転方向を変えた違いを体内では認識できず、方向の研究はしていないと答えています。

振動量は個数にほぼ比例するという説明も、岡田さんの見解です。
当時の3モーターは、コブが3つある形を基に、全長50-60mmの間へ配置していました。

さらに近づける形は作った経験がないとし、同期が起こるかの確認結果も示していません。
回転方向の組み合わせは、依頼に応じて変更可能と案内されています。

（出典：ok-lab's diary 2020年10月掲載）
https://ok-lab.hatenablog.com/entry/2020/10/17/121023

---
