連結部を樹脂とチューブで覆う｜固定・保護・曲がりを分担する構造【OKプロステートチップ】

このページは、岡田快適生活研究所（OKラボ）の代表・岡田さんが書いている開発日誌
「ok-lab's diary」（https://ok-lab.hatenablog.com/）の記事をもとに、
テーマ「連結部を樹脂とチューブで覆う」に関する話だけを掲載日順にまとめたものです。
過去の価格・寸法は日誌の記載時点のもの、今の価格は公式サイトの現行商品一覧（2026年9月4日取得）にもとづいています。

---

この記事は、連結部を樹脂とチューブで覆う仕組みについて、役割や時期による変化をまとめたものです。
固定と曲がりの分担、厚みや樹脂剥がれへの答えが分かります。

※このページは販売元・製造元とは関係のない個人の読書メモです。記載は元記事の時点の情報で、正確さや安全性を保証しません。医療機器ではなく、健康上の判断は医師にご相談ください。最新情報は公式サイトでご確認ください。広告を含みます。

一言で言うと

樹脂カバーは固定部を守る一方、厚みが増す場合があります。

チューブと耐振ゴムを用途で使い分けています。

現在は樹脂・ゴム・チューブの併用例があります。

---

読む前に知っておきたい言葉

---

何が起きるのか：樹脂カバーとシリコンチューブの役割

OKプロステートチップは、尿道内で前立腺に留置する器具です。
体外へ続く糸やコード、チップ同士をつなぐ箇所が連結部です。
樹脂カバーは、連結部を固定し、接着部や線材を覆うために使われます。
シリコンチューブと耐振ゴムは、糸やワイヤーを包み、連結部に曲がりやクッションを持たせます。

樹脂カバーで電極間は15mm程度になった

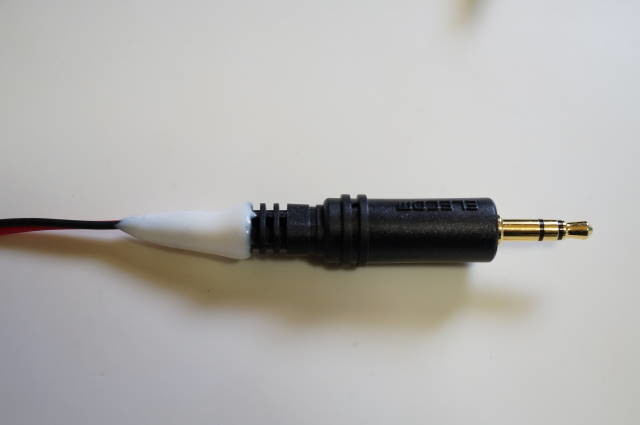

2019年5月掲載の相談では、電極付き二連チップが希望されました。
岡田さんは、コード部に5mm以上の長さが必要だと考えました。

両側の接続部にも、各5mm程度の樹脂カバーが必要との回答でした。
そのため、電極間は合計15mm程度になると説明しています。

相談者は電極をコードに重ね、10mmに近づける案を選びました。
完成品は10mm以内になったものの、耐久性には不安が残ると書かれています。

（出典：ok-lab's diary 2019年5月掲載）
https://ok-lab.hatenablog.com/entry/2019/05/11/152432

樹脂カバーで二連の硬い連結部を見直した

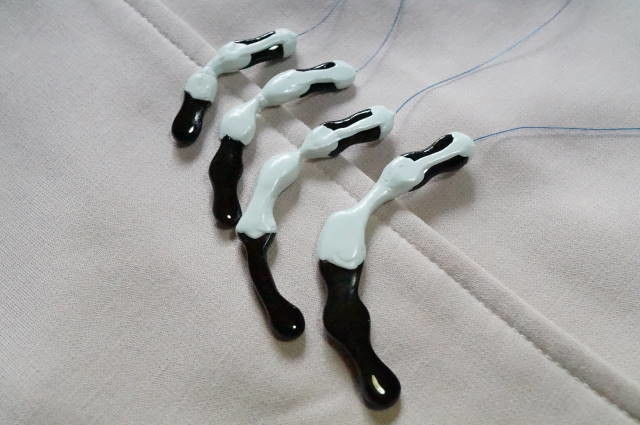

2019年10月掲載の日誌では、曲がらない連結部が見直されました。
岡田さんは、長時間の留置で括約筋へ負担がかかったと書いています。

新しい二連チップでは、0.45mmのワイヤー2本とナイロン糸を使いました。
その上から、連結部全体を薄いエポキシ樹脂で覆っています。

岡田さんは、薄い樹脂にはひび割れの可能性があると書いています。
一方、連結部自体は折れない構造だと説明しています。

（出典：ok-lab's diary 2019年10月掲載）
https://ok-lab.hatenablog.com/entry/2019/10/26/145539

樹脂カバーは片面だけに変更された

2019年12月掲載の相談では、モーター付きチップへの補助部品が希望されました。
最初の試作品は強度に不安があり、直接固定する方針へ変わりました。

コードを完全に埋めると、周囲の樹脂が薄くなりすぎる状態でした。
そこで片面だけを樹脂で覆い、反対面はコードを露出させています。

3日ほどの試験後、この構造を正式に採用したと書かれています。
岡田さんは、コードが曲がるため最小距離を2mmにすると案内しました。

（出典：ok-lab's diary 2019年12月掲載）
https://ok-lab.hatenablog.com/entry/2019/12/21/150646

シリコンチューブは2mmへ細くなった

2022年8月掲載の日誌では、チューブの外径が3mmから2mmへ変わりました。
内径は1mmとされています。

細い端子だけでは強度を確保しにくいとの判断でした。
チューブを接着し、その上に樹脂を重ねる補強へ変わっています。

岡田さんは、2mmのチューブは変形しやすいと書いています。
接続部は、樹脂の中からチューブが伸びるような外観になりました。

（出典：ok-lab's diary 2022年8月掲載）
https://ok-lab.hatenablog.com/entry/2022/08/13/122909

耐振ゴムと樹脂で弾性ワイヤーを固定した

2024年5月掲載の相談では、ワイヤーとしっぽの接続部が質問されました。
相談者は、接続部を直径6mm程度まで小さくできるか尋ねています。

研究所は、二重に折ったチューブを樹脂で覆う構造だと回答しました。
最小で作っても6mm程度になるとの見解です。

岡田さんは、耐振ゴムで弾力を受け、エポキシ樹脂で動きを制限すると書いています。
強度を優先するため、ゴムだけにはできないと説明されています。

（出典：ok-lab's diary 2024年5月掲載）
https://ok-lab.hatenablog.com/entry/2024/05/25/122919

樹脂カバーは剥がれ箇所の補修対象になった

2026年6月掲載の相談では、折れない加工の樹脂剥がれが伝えられました。
相談者は、継続使用の可否と交換対応について尋ねています。

研究所は、ツイスト形状ではワイヤーが浮く部分もあると説明しました。
先にゴムで接着し、その上からエポキシ樹脂を被せる構造です。

場所によってゴムやワイヤーが見える場合があります。
結果の記載はありませんが、研究所は送付確認後の補修を案内しました。

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/20/122903

---

樹脂カバーとシリコンチューブへのメーカーの答え・対策

研究所は、硬い樹脂、柔らかいゴム、チューブを役割別に重ねています。

樹脂カバーは固定力と厚みを調整する

2019年12月掲載の日誌では、完全な樹脂埋め込みが検討されました。
しかし、周囲の樹脂が薄くなりすぎる問題が出ています。

研究所は、片面を樹脂で固定し、反対面を露出させました。
岡田さんは、樹脂がコードを固くつかむ構造だと説明しています。

（出典：ok-lab's diary 2019年12月掲載）
https://ok-lab.hatenablog.com/entry/2019/12/21/150646

シリコンチューブは糸の折れ曲がりを抑える

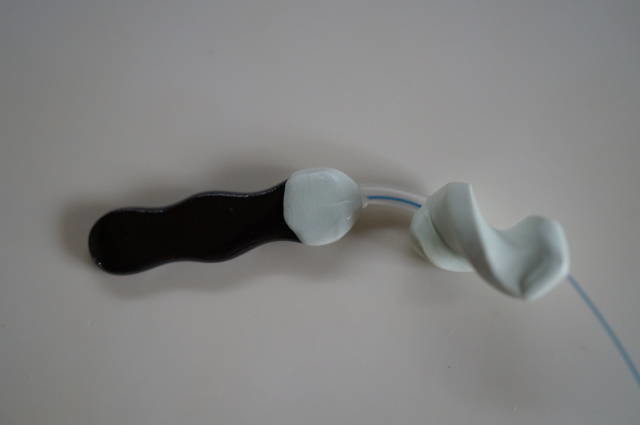

2022年8月掲載の日誌では、チューブ押しばね加工が試されました。
糸をチューブで覆い、曲がった後に戻る力を持たせる構造です。

対象距離は2mmから6mmで、当時は希望者向けの試験仕様でした。
岡田さんは、追加料金なしで将来は標準化すると書いています。

（出典：ok-lab's diary 2022年8月掲載）
https://ok-lab.hatenablog.com/entry/2022/08/27/123001

耐振ゴムはワイヤーの動きを受け止める

2024年5月掲載の日誌では、形状記憶ワイヤーの固定法が説明されました。
ワイヤーの弾力は、普通の接続部より固定箇所へ伝わります。

岡田さんは、変形できる耐振ゴムで動きを吸収すると書いています。
さらにエポキシ樹脂を重ね、ゴムの大きな変形を抑える構造です。

（出典：ok-lab's diary 2024年5月掲載）
https://ok-lab.hatenablog.com/entry/2024/05/25/122919

樹脂カバーの浮きは状態確認で補修する

2026年6月掲載の相談では、樹脂の浮きとワイヤーの露出が伝えられました。
研究所は、文面だけでは使用への支障を判断できないと回答しました。

ゴムとエポキシ樹脂は、接着と滑り止めを分担する構造です。
研究所は、現物を確認し、必要なら樹脂を追加すると案内しました。

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/20/122903

---

樹脂カバーとシリコンチューブは時期でこう変わった

---

樹脂カバーとシリコンチューブに関係するOKプロステートチップの商品と値段

現行一覧には、連結部のゴムやチューブが相談された商品があります。

この話に出てきた商品

表の現行商品の価格は公式サイトで確認できます。

（出典：ok-lab's diary 2021年5月掲載）
https://ok-lab.hatenablog.com/entry/2021/05/15/130037

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/06/122905

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/13/122909

日誌がすすめた商品

日誌にすすめはありません。

---

樹脂カバーとシリコンチューブのよくある不安

「樹脂カバーで接続部は太くなる？」

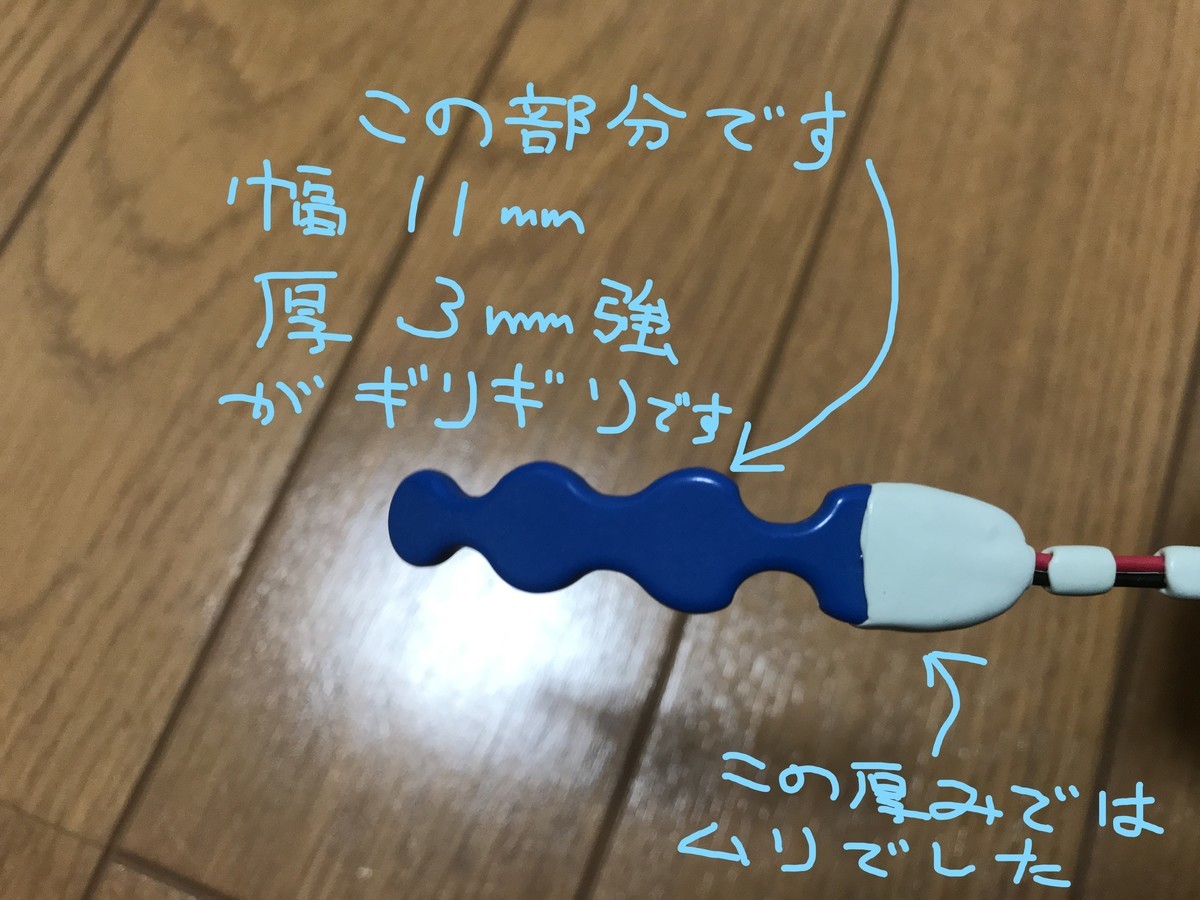

2022年6月掲載の相談では、接続部をチップより細くできるか尋ねられました。
従来構造では、終端が糸接続品より2mmほど厚かったとの回答です。

その後、金属で固定する方法に変わり、薄くできると説明されました。
相談品がどうなったかは、結果の記載はありません。

岡田さんは、新しい接続法なら薄い製品を提供できると書いています。

（出典：ok-lab's diary 2022年6月掲載）
https://ok-lab.hatenablog.com/entry/2022/06/11/123420

「シリコンチューブは0mmでも付く？」

2026年6月掲載の相談では、スクリュー間を0mmにできるか質問されました。
研究所は、サイト注文品にはチューブを挟むと回答しています。

そのため、指定が0mmでも厳密な0mmにはならないとの説明です。
10mm程度以下なら、無条件でチューブを付けると書かれています。

翌週の完成品は、区間ゼロのチューブクッションで曲がる構造でした。
岡田さんは、個人のサイズに対する良否は回答できないと書いています。

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/06/122905

（出典：ok-lab's diary 2026年6月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/13/122909

「耐振ゴムで接続部は折れない？」

2024年6月掲載の相談では、細い樹脂部分の強度が質問されました。
岡田さんは、シリコンがワイヤーの弾力を受けると回答しています。

その外側をエポキシ樹脂で固め、緩みを抑える構造です。
エポキシの強度を超える力では割れる可能性があります。

相談後の使用結果は、結果の記載はありません。
エポキシのひび割れを見つけた場合は、使用中止と案内されています。

（出典：ok-lab's diary 2024年6月掲載）
https://ok-lab.hatenablog.com/entry/2024/06/15/123132

---

この記事のまとめ

---

出典：ok-lab's diary（岡田快適生活研究所）。
写真・動画は各元記事をご覧ください。
