この記事は、器具の形を保つ構造について、ワイヤーの固定方法と試作の変化をまとめたものです。
長さや硬さの課題、素材同士の接続の難しさ、器具の移動に関する不安への回答が分かります。

※このページは販売元・製造元とは関係のない個人の読書メモです。記載は元記事の時点の情報で、正確さや安全性を保証しません。医療機器ではなく、健康上の判断は医師にご相談ください。最新情報は公式サイトでご確認ください。広告を含みます。

一言で言うと

平行コードは変形し、ワイヤー併用で復元します。

単純接着ではなく、封入か両端固定で扱います。

核振の基礎商品は現行一覧で確認できます。

---

読む前に知っておきたい言葉

---

何が起きるのか：シリコニチノールロックオンが形へ戻る仕組み

OKプロステートチップは、前立腺尿道に留置する器具です。
ロックオンは、チップ後端から球部尿道へ伸びるループで、留置を安定させる構造です。
シリコニチノールロックオンは、チューブ内の形状記憶合金ワイヤーでループ形状を保ちます。
ハイブリッドロックオンは、平行コードへワイヤーを添わせ、両端をチップ終端へ固定する構造です。

シリコニチノールロックオンはループ形状を保つ

2024年11月掲載の日誌では、平行コード製ロックオンの弱点が説明されました。
狭い部分で変形すると、球部尿道でも完全には戻らないとのことです。

新しい試作品は、チューブ内のワイヤーでループ形状を固定します。
ループは45mm程度、曲がりは110度-120度程度でした。

曲がりを強めると、留置性能と難易度がともに上がると書かれています。
岡田さんは、留置性能だけなら90度で十分と書いています。

（出典：ok-lab's diary 2024年11月掲載）
https://ok-lab.hatenablog.com/entry/2024/11/16/122924

シリコニチノールロックオンは二つのループへ広がった

2024年11月掲載の試作は、前立腺側の固形チップもループへ置き換えました。
前立腺ループと球部尿道ループを線状部で結ぶ構造です。

直径0.3mmのワイヤーを、外径2.5mmのチューブで覆っています。
曲がり角度は60度、90度、120度から選ぶ仕様でした。

掲載時点の価格は税抜き6000円です。
岡田さんは、固形チップとの選択は難しいと書いています。

（出典：ok-lab's diary 2024年11月掲載）
https://ok-lab.hatenablog.com/entry/2024/11/23/123015

シリコニチノールロックオンでも陶器は約1cm動いた

2025年1月掲載の試験では、前立腺部分だけを陶器にしていました。
両端を形状記憶ワイヤーのループで支え、2日ほど留置した試作です。

排尿時や運動時には、陶器部分が外側へ1cmほど動いたとのことです。
ただし、飛び出すほど大きく排出される動きではありませんでした。

岡田さんは、安定性はオールチップレスより劣り、選択は好みによると書いています。

（出典：ok-lab's diary 2025年1月掲載）
https://ok-lab.hatenablog.com/entry/2025/01/04/122911

ハイブリッドロックオンは形へ戻るが長さが課題

2025年2月掲載の試作は、平行コードへ0.3mmのワイヤーを添えています。
コードとワイヤーの両端は、チップ終端の同じ位置へ固定されます。

途中は軽く樹脂で支え、両方が適度に滑れる構造でした。
曲げても、ワイヤーの力で平行コードの形へ戻るとのことです。

以前のステンレスワイヤー併用品は、破断報告を受け、すべて廃番です。
岡田さんは、70mm以上の長い構造は適さないと注意しています。

（出典：ok-lab's diary 2025年2月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/01/122912

ハイブリッドロックオンは短めへ修正された

2025年2月掲載の比較では、ハイブリッド構造は弾性を持つ固形物と整理されました。
時間がたつと、本来の形へ戻ろうとするためです。

痛みの原因は、固めたナイロン糸の角だったと訂正されました。
次の試作では、糸の接続部分をゴムで覆ったとのことです。

掲載時点の価格は、チップ価格+税抜5000円でした。
研究所は、長さを4cmから5cmにする構成をすすめています。

（出典：ok-lab's diary 2025年2月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/08/122932

シリコニチノールロックオン核振は端だけで結ぶ

2025年4月掲載の相談者は、核振コードとワイヤーの一体化を望みました。
岡田さんは、異なる素材を寄り添わせる固定は難しいと回答しました。

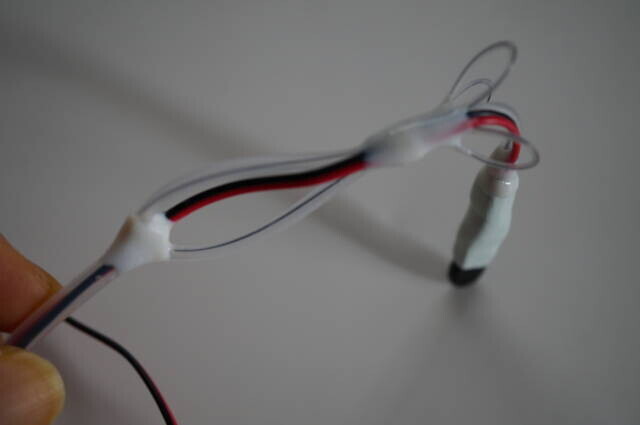

試作品では、平行コードと球部尿道ループを両端だけで接続しています。
それ以外の部分は、コードとワイヤーが別々に動く構造です。

フル構成の試作品は、掲載時点で税抜16500円でした。
岡田さんは、他素材との単純な固定はほぼ不可能と書いています。

（出典：ok-lab's diary 2025年4月掲載）
https://ok-lab.hatenablog.com/entry/2025/04/26/122909

4穴平行ストッパーで自在ロックオンが生まれた

2026年7月掲載の試作では、長い樹脂部品の代わりに薄い板を並べました。
板の間隔によって、構造全体の曲がり方が変わるとのことです。

2本の平行コードに長さの差を付けると、ループも曲がりました。
これを自在ロックオンと名付けたと岡田さんは書いています。

ストッパーは1枚税抜き1500円でした。
研究所は、2枚でもロックオンの機能を得られると案内しています。

（出典：ok-lab's diary 2026年7月掲載）
https://ok-lab.hatenablog.com/entry/2026/07/25/123012

4穴平行ストッパーは3サイズから選べる

2026年8月掲載の日誌では、ストッパーにS、M、Lが設けられました。
Sは幅6-7mm、Mは幅7-8mmです。

Lは幅8-9mmで、厚みは2.5-3mm程度とされています。
樹脂の流れで寸法が変わるため、完成後にサイズを分けるとのことです。

掲載時点の自在ロックオン加工は税抜き5000円でした。
研究所は、二つのストッパーを別々のサイズから選べると案内しています。

（出典：ok-lab's diary 2026年8月掲載）
https://ok-lab.hatenablog.com/entry/2026/08/01/122916

甲殻自在ハイブリッドロックオンは追加部品で成立

2026年8月掲載の試作は、自在構造へ直線形状記憶ワイヤーを加えました。
数日の試行錯誤を経て、試作できたと岡田さんは書いています。

2個の4穴ストッパーに加え、3個の2穴ストッパーが必要です。
2穴ストッパーはワイヤー固定用で、幅は5mm程度でした。

チップへの接続費用は、掲載時点で税抜き3000円です。
岡田さんは、製作がとても難しい構造だと注意しています。

（出典：ok-lab's diary 2026年8月掲載）
https://ok-lab.hatenablog.com/entry/2026/08/29/122931

---

シリコニチノールロックオンへのメーカーの答え・対策

岡田さんは、単純接着を避け、封入か両端固定で扱うと書いています。

シリコニチノールロックオンは封入か両端固定で扱う

2025年4月掲載の日誌では、ワイヤーと他素材の固定方法が回答されました。
岡田さんは、素材へ寄り添わせる接続はほぼ不可能と書いています。

成功した構造は、ワイヤーをチューブ内へ閉じ込める方法です。
もう一つは、平行コードの内側へ一本のループとして収める方法です。

研究所は、異なる素材の動きを残す両端固定を回答として示しています。

（出典：ok-lab's diary 2025年4月掲載）
https://ok-lab.hatenablog.com/entry/2025/04/26/122909

ハイブリッドロックオンは4cmから5cmが推奨

2025年2月掲載の日誌では、従来型とハイブリッド型が区別されました。
従来の平行コード製では、6.5cmの依頼が多かったとのことです。

ハイブリッド型は元の形へ戻るため、同じ長さでは長すぎました。
研究所は、4cm以下の依頼には応じられないとしています。

ハイブリッドロックオンは、4cmから5cmが推奨されています。

（出典：ok-lab's diary 2025年2月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/08/122932

ハイブリッドロックオンの糸接続部はゴムで覆った

2025年2月掲載の前週には、長い試作品で少し痛みが出たと書かれました。
翌週、岡田さんは糸を固めた部分が原因だったと訂正しました。

ナイロン糸が角のように立ち、接触していたとのことです。
次の試作では、その接続部だけをゴムで覆っています。

岡田さんは、ハイブリッド型は硬く、刺激も強いと書いています。

（出典：ok-lab's diary 2025年2月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/08/122932

4穴平行ストッパーはループ寸法を変えられる

2026年8月掲載の相談者は、器具が膀胱方向へ進むことに困っていました。
括約筋ストッパーも通過し、その際に痛みを感じるとの相談です。

岡田さんは、ムーバブル型には移動へ逆らう機能が乏しいと回答しました。
チップレスも、弾力を超える力では変形する可能性があるとのことです。

自在ロックオンなら、二つの板に挟まれたループの大きさを変えられます。
岡田さんは、効果は理論上の推論で、機能しない場合もあると注意しています。

（出典：ok-lab's diary 2026年8月掲載）
https://ok-lab.hatenablog.com/entry/2026/08/01/122916

---

シリコニチノールロックオンは時期でこう変わった

---

シリコニチノールロックオンに関係するOKプロステートチップの商品と値段

現行一覧で確認できるのは、相談の基礎に使われた核振チップです。

この話に出てきた商品

この商品の値段は公式サイトで確認できます。

（出典：ok-lab's diary 2025年4月掲載）
https://ok-lab.hatenablog.com/entry/2025/04/26/122909

日誌がすすめた商品

日誌にすすめはありません。

シリコニチノールロックオンの過去の加工名

現行一覧で対応する商品を確認できません

---

シリコニチノールロックオンのよくある不安

相談では、接続可否、断線への代案、膀胱方向への移動が問われています。

「シリコニチノールロックオンは接続可？」

2025年4月掲載の相談者は、核振コードとワイヤーの一体化を望みました。
研究所は、二つの素材をより合わせる構成は難しいと回答しました。

岡田さんも、形状記憶ワイヤーを他素材へ直接付けるのは困難と書いています。
代案の試作品では、両者をループの端だけで接続しました。

研究所は、それぞれの素材が別々に動ける構造を示しています。

（出典：ok-lab's diary 2025年4月掲載）
https://ok-lab.hatenablog.com/entry/2025/04/26/122909

「ハイブリッドロックオンは太さ違い可？」

同じ2025年4月掲載の記事には、別の相談も載っています。
相談者は、0.4ミリと0.3ミリのワイヤーを使い分けたいと望みました。

岡田さんは、形状記憶ワイヤー同士の接続は技術的に不可能と回答しました。
この依頼は断ったと書かれています。

岡田さんは、普通にできそうな接続でも難しい素材だと注意しています。

（出典：ok-lab's diary 2025年4月掲載）
https://ok-lab.hatenablog.com/entry/2025/04/26/122909

「ハイブリッドロックオンは断線対策？」

2026年5月掲載の相談者は、断線を避けるため二本コードを望みました。
研究所は、ロックオン接続自体がコードへ負担をかけると回答しました。

代案として、シリコニチノールロックオン核振の構造を案内しました。
その原理を使い、今回は電極用の試作品を作っています。

その後の使用結果の記載はありません。
研究所は、現時点では試作例の構造を案内しています。

（出典：ok-lab's diary 2026年5月掲載）
https://ok-lab.hatenablog.com/entry/2026/05/16/122906

「4穴平行ストッパーは膀胱落ち対策？」

2026年8月掲載の相談者は、器具が膀胱方向へ進みにくい形を尋ねました。
ストッパーも通過し、その際に痛みを感じるとのことです。

岡田さんは、自在ロックオンならループ寸法を変えられると回答しました。
括約筋を超えにくい大きさにできれば、留置しやすいとの見解です。

結果の記載はありません。
岡田さんは、体の状態によって機能しない場合もあると注意しています。

（出典：ok-lab's diary 2026年8月掲載）
https://ok-lab.hatenablog.com/entry/2026/08/01/122916

---
