一言で言うと

線を増やすと強さと曲がり方が変わります。

平行コードや撚り線に糸を併設します。

関連する追加品は現行一覧にもあります。

---

読む前に知っておきたい言葉

---

何が起きるのか：平行ケーブル接続と撚り線の違い

線の本数や並べ方により、曲がりやすさと耐久性が変わります。

平行ケーブル接続は糸で曲がり方が変わる

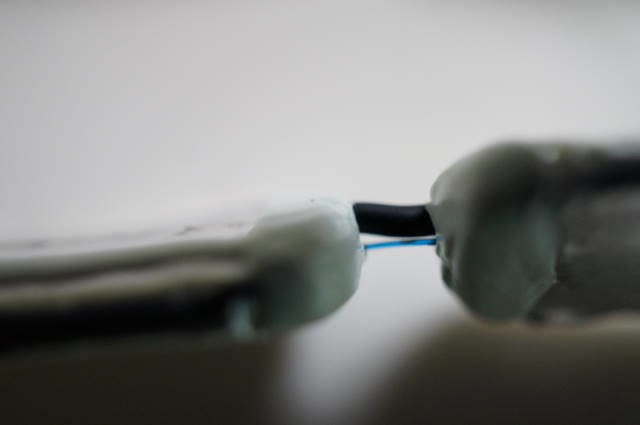

2019年5月掲載の相談では、電線とナイロン糸の併設が希望されました。
研究所は電線だけで作ったことを訂正し、併設品を再作成しました。

平行コードでは二本が突っ張るため、区間が10mmほど必要でした。
一極分の一本だけなら、3mm程度でも曲がったとのことです。

糸の追加後は、前回より2mmほど長くなりました。
二本を併設する場合は、区間を長くすると案内されています。

（出典：ok-lab's diary 2019年05月掲載）
https://ok-lab.hatenablog.com/entry/2019/05/18/150144

平行ケーブル接続へ正式に切り替わった

2020年1月掲載の日誌では、令チップの接続方式が変更されました。
以前のガラスとの接続には、確実性への不安があったとのことです。

陶器では接続の確実さを確保した一方、厚みが課題でした。
研究所は厚みの問題を解消したとして、平行コードを正式採用しました。

ナイロンコードも併設し、二重の構成にしています。
岡田さんは、安全性と見栄えを変更理由に挙げています。

（出典：ok-lab's diary 2020年01月掲載）
https://ok-lab.hatenablog.com/entry/2020/01/18/132849

撚り線は折れにくくても最後は折れる

2021年10月掲載の試験では、0.3mmワイヤーが比較されました。
並列、撚った線、ナイロン糸も撚った線の三種類です。

撚った線は並列より曲がりにくく、折れにくかったとのことです。
ただし、力を繰り返し加えると最後は折れました。

この試験では、ナイロン糸を撚る効果はほぼ同じでした。
岡田さんは、極端な折れ曲がりでは早めの交換と書いています。

（出典：ok-lab's diary 2021年10月掲載）
https://ok-lab.hatenablog.com/entry/2021/10/23/125707

平行ケーブル接続4本でゴムを補強した

2022年6月掲載の相談では、接続ゴムの劣化が伝えられました。
相談者の記憶では、使用回数は7回でした。

研究所は、寿命が2年かそれ未満の可能性に言及しました。
強い力では、さらに早く破損し得るとの見方です。

別の修理では、導線を抜いた平行ケーブル4本を使いました。
岡田さんは、極端な曲がりを抑える補強になると書いています。

（出典：ok-lab's diary 2022年06月掲載）
https://ok-lab.hatenablog.com/entry/2022/06/18/123201

撚り線にナイロン糸を加えて細くした

2023年8月掲載の日誌では、新しい極細ケーブルが紹介されました。
二本の極細コードとナイロン糸を撚った構成です。

外径は1mm程度で、コードの線はAWG32でした。
岡田さんは、ナイロン糸が引っ張り強度を支えると考えています。

通電部の断線と早期の通電不良は否定されていません。
岡田さんは、長時間試験がなく発生確率は不明と書いています。

（出典：ok-lab's diary 2023年08月掲載）
https://ok-lab.hatenablog.com/entry/2023/08/19/123214

撚り線と平行ケーブル接続を切り替えた

2024年6月掲載の開発では、二種類のコードが使われました。
形状記憶ワイヤーに沿う部分には、細い撚り線を採用しています。

チップ終端から後ろは、通常の核振と同じ平行コードです。
撚り線部分はワイヤーとチューブで支える構成でした。

掲載時点の標準品は13000円、核振仕様は17000円です。
岡田さんは、8mmモーターの2mm厚さを推奨しています。

（出典：ok-lab's diary 2024年06月掲載）
https://ok-lab.hatenablog.com/entry/2024/06/08/123008

---

平行ケーブル接続へのメーカーの答え・対策

研究所は、複数の線とナイロン糸を組み合わせて補強しています。

平行ケーブル接続にナイロン糸を併設する

2020年1月掲載の開発では、ケーブルだけの連結も試されました。
岡田さんは、連結専用では突然切れる可能性も考えています。

そこで、二つのチップをナイロン糸でもつないだとのことです。
ケーブルに破損が生じても、糸による連結は残る構成です。

研究所は、この構成を破損に備える対策として採用しています。
岡田さんは、ケーブルと糸の併設で安全性を確保したと書いています。

（出典：ok-lab's diary 2020年01月掲載）
https://ok-lab.hatenablog.com/entry/2020/01/11/151714

平行ケーブル接続は一線に分けず束で使う

2024年8月掲載の相談では、線を減らせるか質問されました。
相談者は、細い電極と細いケーブルを希望していました。

岡田さんによると、平行コードは二本が一体だから強くなります。
分離した一本は極端に弱く、樹脂内以外では使わないとのことです。

二連電極では、平行コードにナイロン糸も添えられました。
岡田さんは、覆いがないチップ間には平行コードを選んでいます。

（出典：ok-lab's diary 2024年08月掲載）
https://ok-lab.hatenablog.com/entry/2024/08/17/122842

撚り線へナイロン糸を一緒に撚る

2023年8月掲載の開発では、従来の平行コードが比較対象でした。
従来品は強い一方、硬さと太さが課題だったとのことです。

二本の極細コードだけでは、十分な強度を見込めませんでした。
ナイロン糸を一緒に撚ることで、引っ張りを支える構成にしました。

通電部が切れても、ナイロン糸による連結は残るとの考えです。
岡田さんは、通電不良の可能性を含む仕様と案内しています。

（出典：ok-lab's diary 2023年08月掲載）
https://ok-lab.hatenablog.com/entry/2023/08/19/123214

撚り線から平行ケーブル接続へ切り替える

2025年7月掲載の相談では、プラグ接続が希望されました。
対象は、撚り糸接続に限られていたステンレス二極です。

研究所は、単純なプラグ変更では防水が崩れると答えました。
撚り糸チューブから平行コードへ切り替える構成を提案しました。

その結果、プラグ対応品を作成できるようになりました。
研究所は、この構成では費用が多少上がると案内しています。

（出典：ok-lab's diary 2025年07月掲載）
https://ok-lab.hatenablog.com/entry/2025/07/05/122905

---

平行コードと撚り線は時期でこう変わった

---

平行ケーブル接続に関係するOKプロステートチップの商品と値段

現行一覧では、関連する追加品三点を確認できます。

ナイロン糸追加（オプション）の値段は公式サイトで確認できます。

平行ケーブル用ストッパー追加（オプション）の値段を確認できます。

ケーブル追加（核振チップオプション）の値段を確認できます。

2023年8月掲載時点のナイロン糸撚り込みケーブルは追加4000円でした。
通電なしの撚り込み紐は、従来品の価格に追加3000円でした。

ナイロン糸撚り込みケーブルという商品名は現行一覧にありません。
現行一覧で対応する商品を確認できません。

2024年6月掲載時点の核振エイリアンは17000円でした。
現行一覧で対応する商品を確認できません。

---

平行ケーブル接続のよくある不安

相談では、糸の併設、持込線、断線リスクが質問されています。

「平行ケーブル接続に糸も付く？」

2019年5月掲載の相談では、電線と糸の併設が希望されました。
研究所は希望を取り違え、最初はコードだけで作っていました。

指摘を受けた後、ナイロン糸を加えた品を再作成しました。
二本が突っ張るため、曲がる向きによって差が出たとのことです。

再作成品を使った後の結果の記載はありません。
この構成では、接続区間を長くすると案内されています。

（出典：ok-lab's diary 2019年05月掲載）
https://ok-lab.hatenablog.com/entry/2019/05/18/150144

「撚り線を送れば接続できる？」

2022年11月掲載の相談では、持込ケーブルの接続が希望されました。
岡田さんは、撚り線には検討する価値があると答えています。

核振モーターへの接続なら、検討対象になるとの回答でした。
持込ケーブルを使った核振には、過去の納品実績もあるそうです。

モーターのないチップへの接続は、原則不可との回答です。
この相談後に作成されたかは、結果の記載はありません。

（出典：ok-lab's diary 2022年11月掲載）
https://ok-lab.hatenablog.com/entry/2022/11/26/122622

「撚り線は樹脂電極に付く？」

2024年7月掲載の相談では、樹脂電極への接続が希望されました。
希望された終端はスナップボタンでした。

研究所は未経験と答え、細い線の断線リスクを伝えました。
平行ケーブルは取り付けられないとの回答も添えています。

試作後のテスター確認では、接続に問題は出ませんでした。
研究所は、チューブコーティングで強度が増すと案内しています。

（出典：ok-lab's diary 2024年07月掲載）
https://ok-lab.hatenablog.com/entry/2024/07/20/123059

「平行ケーブル接続はなぜ二本？」

2024年8月掲載の相談では、一本に減らせるか質問されました。
相談者は、電極とケーブルを細くできると考えていました。

岡田さんは、分離した一本は極端に弱くなると答えています。
一本だけの場合は、樹脂内に埋め込む用途に限るとのことです。

平行コードには長い使用実績があると説明されています。
岡田さんは、覆いがなければ平行コードにすると書いています。

（出典：ok-lab's diary 2024年08月掲載）
https://ok-lab.hatenablog.com/entry/2024/08/17/122842

---
