一言で言うと

折れない加工でも、素材の破損は起こり得ます。

破断後も部品をつなぐ設計へ変わりました。

加工自体は現行商品一覧で確認できません。

---

読む前に知っておきたい言葉

---

何が起きるのか：折れない加工でも残る破損と分離

折れない加工は破損を消す技術ではなく、壊れる場所と破断後の状態を整える設計です。

折れない加工は弱点を限定して始まった

2017年10月掲載の日誌では、ガラス製チップの折損が課題でした。
岡田さんは、ガラスに絶対はないと書いています。

弱い部分を意図して設け、破断箇所を集中させる考えでした。
細い部分は樹脂コーティングで覆う設計でした。

目的は、折れた瞬間に皮膚を守ることだと説明しています。
折れた状態での継続使用は無理だと書かれています。

（出典：ok-lab's diary 2017年10月掲載）
https://ok-lab.hatenablog.com/entry/20171025/1508901076

折れない加工の補強は別の危険も増やす

2018年5月掲載の日誌では、糸の接着を強める追加加工が示されました。
掲載時点の追加料金は税抜き1000円でした。

岡田さんは、糸が外れることにも安全上の意味があると見ています。
強化した糸は、膀胱損傷の危険を増す可能性もあるとの見解です。

瞬間接着剤の採用にも、新しいリスクが考えられるとしています。
当時は納期延長とメールでの依頼が案内されました。

（出典：ok-lab's diary 2018年05月掲載）
https://ok-lab.hatenablog.com/entry/20180513/1526181573

折れない加工でも最弱部が製品寿命になる

2022年8月掲載の日誌では、ワイヤー入り構造が試されました。
外径3mm、内径2mmのシリコーンチューブが使われています。

内部には直径0.3mmのステンレスワイヤーを二重に通した構成です。
岡田さんは、内部のワイヤーもいつか折れると書いています。

先に弱いワイヤーが破断した時点を、製品寿命とする説明でした。
破断時を寿命と考えるよう案内されています。

（出典：ok-lab's diary 2022年08月掲載）
https://ok-lab.hatenablog.com/entry/2022/08/06/123150

折れない加工はチップレス破断後に方針を変えた

2025年3月掲載の相談では、L字部からワイヤーが出たと報告されました。
相談者は約2時間の留置後に気づき、修理か交換を望みました。

痛みや出血は気にならなかったと伝えています。
研究所は、原因未解明のため、間もない品は返金すると答えました。

日誌では、これが4人目の破断報告だとされています。
一本の破断時点で廃棄する二重化へ移ると案内されました。

（出典：ok-lab's diary 2025年03月掲載）
https://ok-lab.hatenablog.com/entry/2025/03/08/123016

折れない加工は陶器片の分離防止を狙う

2025年6月掲載の日誌で、過去の体内破損が振り返られました。
陶器製の先端部が膀胱に残り、医師が取り出したとのことです。

岡田さんは、気づかないひび割れがあった可能性を考えています。
ゴムだけの案は根本対策にならないとして、一日で中止しました。

形状記憶ワイヤーと樹脂で、割れた陶器をつなぐ案へ進みました。
陶器である以上、割れないとは言えないと書かれています。

（出典：ok-lab's diary 2025年06月掲載）
https://ok-lab.hatenablog.com/entry/2025/06/07/122954

折れない加工は塑性変形を避ける設計へ進んだ

2025年8月掲載の相談では、花びらループが約2週間で破損しました。
修理品を受け取った後、別の部品も外れたと続報が届きました。

相談者は、内部ワイヤーが引っかかり、粘膜が切れたと伝えました。
岡田さんは、塑性変形部の曲げ伸ばしを原因と見ています。

その後、直線ワイヤーのまま支える設計案へ変更しました。
当時は破損品を補修する方針も案内されました。

（出典：ok-lab's diary 2025年08月掲載）
https://ok-lab.hatenablog.com/entry/2025/08/30/122943

折れない加工はナイロン糸でも破断後を支える

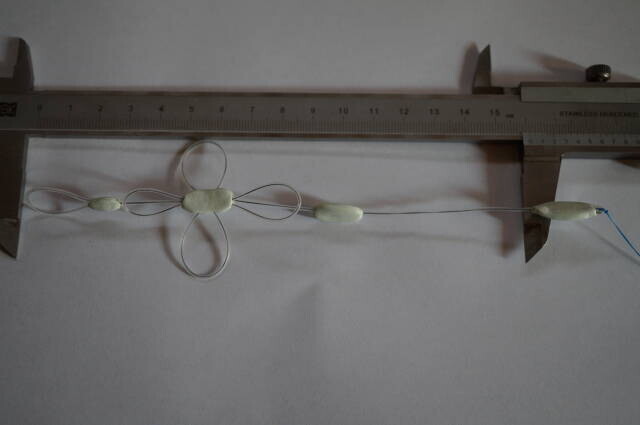

2025年11月掲載の日誌では、ニチノール糸の試作が続きました。
短い区間に無理な力が加わると、破断し得るとの見方です。

対策案では、ニチノール糸にナイロン糸を添えています。
破断後もナイロン糸で全体をつなぐ考えでした。

破断部は樹脂の隙間に収まり、皮膚に触れない想定です。
岡田さんは、さらに検証が必要だと書いています。

（出典：ok-lab's diary 2025年11月掲載）
https://ok-lab.hatenablog.com/entry/2025/11/22/122910

アップルエイリアンの折れない加工は樹脂だけを破断させる

2025年12月掲載の日誌では、細く長い試作案が示されました。
直線のニチノールワイヤーを芯にする構造です。

硬化したエポキシ樹脂には、曲げにくい性質があります。
曲がる部分は、樹脂の破断を前提にした構造でした。

芯のワイヤーは残り、チューブが樹脂の尖りを覆う考えです。
普通には折れないという意味で、絶対ではないと説明されています。

（出典：ok-lab's diary 2025年12月掲載）
https://ok-lab.hatenablog.com/entry/2025/12/27/122915

---

折れない加工へのメーカーの答え・対策

岡田さんの答えは、壊れない保証ではなく、分離と露出を抑える多層設計です。

折れない加工は破断より分離を防ぐ

2025年6月掲載の日誌では、陶器の両側をワイヤーで支えています。
外側はエポキシ樹脂で覆う考えでした。

破壊テストでは、高さ1メートルからの落下で破損しませんでした。
高さ1.5メートルでは、ロングだけ小片が飛びました。

掲載時点の補強費用は税抜きで、通常の陶器チップ価格+2000円でした。
折れない加工後も陶器は割れ得ると書かれています。

（出典：ok-lab's diary 2025年06月掲載）
https://ok-lab.hatenablog.com/entry/2025/06/07/122954

折れない加工は二重ワイヤーで機能を残す

2025年3月掲載の日誌では、破断しない保証をやめています。
メーカーによる曲げ加工品でも、扱いで折れ得るとの判断です。

そこで二本のワイヤーを使う二重化が提案されました。
一本が折れても、残る一本で形を保つ考えです。

同時破断の可能性は低いと岡田さんは見ています。
一本が破断した時点で廃棄する方針が案内されました。

（出典：ok-lab's diary 2025年03月掲載）
https://ok-lab.hatenablog.com/entry/2025/03/08/123016

折れない加工は四重構造の試作にも進んだ

2026年2月掲載の日誌では、未来の試作が示されました。
二本のナイロン糸と二本のニチノールワイヤーを使う構想です。

陶器用では、直径0.3mmのワイヤーが二本使われました。
直径0.24mmのナイロン糸も二本使われています。

割れても構造全体の形を保つことを狙った試作です。
現時点での販売は予定していないと案内されています。

（出典：ok-lab's diary 2026年02月掲載）
https://ok-lab.hatenablog.com/entry/2026/02/28/122912

折れない加工はゴムと樹脂を併用する

2026年6月掲載の回答では、補強仕様の変更が説明されました。
ある時期から、樹脂とゴムを併用しているとのことです。

シンプルな形では、ワイヤーが陶器に沿いやすい構造です。
ツイスト形状では、部分的に浮き上がる箇所が生じます。

ゴムが露出する場合も、接着は保つとの認識が示されました。
状態を確認し、支障があれば補修すると案内されました。

（出典：ok-lab's diary 2026年06月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/20/122903

ウミウシ5は折れない加工を標準にした

2026年1月掲載の日誌では、ウミウシ5の接続が見直されました。
従来は破損報告を受け、曲がりを45度程度に抑えていました。

新仕様では、内部をニチノールワイヤーへ変更しています。
折れない加工を標準仕様にするとの説明です。

掲載時点の追加費用は税抜きで、二つのチップ価格+4000円でした。
希望しない場合の仕様も、当時は案内されました。

（出典：ok-lab's diary 2026年01月掲載）
https://ok-lab.hatenablog.com/entry/2026/01/31/122917

血尿が出たときは、量が少なくても初めてでも、様子を見ずに泌尿器科を受診してください。
突然尿が出なくなったとき、器具が取り出せなくなったときは、自分で対処せず直ちに医療機関（救急を含む）を受診してください。

---

折れない加工は時期でこう変わった

---

折れない加工に関係するOKプロステートチップの商品と値段

現行商品一覧で確認できるのは、加工を希望した事例のベース商品です。

確認対象は、折れない加工そのものです。
現行一覧で対応する商品を確認できません。

表の現行商品の価格は公式サイトで確認できます。

今は無いものとして日誌が明記したのは、糸でつないだ旧ガラス二連方式です。
2026年1月掲載の日誌では、糸絡みを理由に販売中止と書かれています。

現行一覧には、OKプロステートチップ　ガラス素材2連結タイプがあります。
旧方式との同一性は日誌に説明なしです。

対象はアップルエイリアンとチップレスチップです。
現行一覧で対応する商品を確認できません。

---

折れない加工のよくある不安

日誌の実際の質問では、破損前の強度と破損後の対応が中心です。

「折れない加工でも大穴の板は折れる？」

2023年4月掲載の相談では、ワイドホール版の強度が問われました。
相談者は交換を考え、大穴で折れる恐れがないか尋ねました。

岡田さんは、エポキシ樹脂は強い力で折れ得ると答えました。
ワイド版は中央部も広く、初期版の狭い穴間が弱いとの見方です。

回答後の交換結果の記載はありません。
予想外の力では折れる可能性があると書かれています。

（出典：ok-lab's diary 2023年04月掲載）
https://ok-lab.hatenablog.com/entry/2023/04/29/123107

「折れない加工でも細い部分は折れる？」

2024年6月掲載の相談では、細い部分の強度が問われました。
相談者は不安から依頼をためらい、岡田さんの見解を求めました。

岡田さんは、経験と感覚による回答だと断っています。
両端を拘束すると折れやすいとの見方です。

片側接続では、力が集中しにくいと考えています。
エポキシのひび割れ時は使用中止と案内されています。

（出典：ok-lab's diary 2024年06月掲載）
https://ok-lab.hatenablog.com/entry/2024/06/15/123132

「折れない加工と破断品の交換対応は？」

2025年3月掲載の相談者は、破断品の修理か交換を望みました。
L字部からワイヤーが出た状態を確認したためです。

研究所は、原因が分からず、再作成でも解決しないと答えました。
送付から間もない品は、返金処理をすると案内しています。

同じ相談の中で、二重ワイヤーへの方針転換が示されました。
一本が破断した時点で廃棄する考えが案内されています。

（出典：ok-lab's diary 2025年03月掲載）
https://ok-lab.hatenablog.com/entry/2025/03/08/123016

「折れない加工の露出は問題ない？」

2026年6月掲載の相談では、使用後にエポキシの剥がれが見つかりました。
相談者は2回使用し、内部の接着剤やワイヤーも確認しました。

そのまま使えるか、初期不良として交換できるかを尋ねています。
研究所は、説明だけでは支障の有無を判断できないと答えました。

その後の検品結果は記載されていません。
研究所は送付確認後、支障があれば補修すると案内しました。

（出典：ok-lab's diary 2026年06月掲載）
https://ok-lab.hatenablog.com/entry/2026/06/20/122903

---
