一言で言うと

電極（電気を流す部分）は素材で接続法が違います。

メーカーは接続法とコードの補強を変えています。

電極特注は現行一覧で対応する商品を確認できません。

---

読む前に知っておきたい言葉

---

何が起きるのか：電極の素材と通電接続は組み合わせで変わる

OKプロステートチップは、尿道に入れ、前立腺の刺激に使う器具です。
日誌には、直腸に使うお尻用チップの電極についても相談が載っています。
電極は電気を流す部分で、樹脂チップに付くアルミや、チップ自体のステンレスを使います。
電極と機器の間にはコードがあり、素材への接続とコードの強度が開発の課題になっています。

電極の素材と通電接続は接着性の確認が課題だった

2018年12月掲載の相談は、お尻用チップに電極を付けてほしいという希望でした。
相談者は金属板を使う案を伝え、岡田さんはコードと樹脂の接着性を課題に挙げています。

相談者は、パッドでは耐久性や通電に問題があったと述べています。
試作はできましたが、機器が届かず通電試験は未実施でした。
岡田さんは、コードの埋め込みを確かめてから受注を判断するとしています。

（出典：ok-lab's diary 2018年12月掲載）
https://ok-lab.hatenablog.com/entry/20181208/1544250742

電極の素材と通電接続はアルミ二枚でも一極だった

2019年4月掲載の相談では、樹脂チップに電極を付けた特注品が求められました。
岡田さんは、前立腺に当たるコブが一個のため、ほぼ全体を電極にしたと書いています。

アルミは二枚でも、一極（電気を流す一つの側）の構成でした。
配線は平行コード（二本が並んでつながったコード）です。
岡田さんは、しなり具合が適しているために選んだと説明しています。

（出典：ok-lab's diary 2019年04月掲載）
https://ok-lab.hatenablog.com/entry/2019/04/20/144337

電極の素材と通電接続には連結部の強度も関わる

2021年1月掲載の相談では、ステンレスリングを通電にも使えそうだとの提案が届きました。
別の相談者からは、曲がる接続部の耐久性を高めたいという希望が寄せられています。

岡田さんは、両方の提案を受け、コードを芯にした曲がる接続の電極チップを試作しました。
ゴムによる連結は強度の実績がないため、全体を通るナイロン糸も備えたとしています。

当時の価格試算では、リングへのコード接続は1000円で、税抜きの提示でした。
コード長は作業上の理由で30cm限定と案内されています。

（出典：ok-lab's diary 2021年01月掲載）
https://ok-lab.hatenablog.com/entry/2021/01/02/123619

電極の素材と通電接続は内側接続で全周型へ変わった

2021年3月掲載の相談では、リングの外周全体に電気を流したいという希望が届きました。
相談者は、曲がりやすさと、粘膜への食い込みを減らすことも求めています。

岡田さんは、内側で支える試作品なら、外側の樹脂を省けると説明しています。
ただし、リング自体を曲げるのは難しく、短いチップを連結する方針に変えています。

内側接続は外径5.6mm以上で、1チップにつき税抜き500円の追加とされました。
岡田さんは、曲がる機能には短いチップの連結で対応すると案内しています。

（出典：ok-lab's diary 2021年03月掲載）
https://ok-lab.hatenablog.com/entry/2021/03/13/130202

はんだ付けできないコードは圧着で通電を確認した

2021年5月掲載の相談では、シェイプメイト用の接続部を希望していました。
研究所は、プラグ自体の加工は難しく、実物を見てコードの接続を考えると答えました。

届いたコードには金属の芯が見当たらず、岡田さんは非金属の通電繊維ではないかとしています。
はんだ付け（はんだを使う金属の接続）は難しく、圧着（押さえ付ける接続）を試しました。

結果は、テスター（電気の接続を調べる器具）で電気が通ることだけを確認しています。
研究所は、機器の動作保証や動作試験はできず、尿道での利用には慎重さが必要としています。

（出典：ok-lab's diary 2021年05月掲載）
https://ok-lab.hatenablog.com/entry/2021/05/01/130245

電極の素材と通電接続の不良原因は確定しなかった

2022年5月掲載の相談では、付け根の線を曲げると通電したり止まったりすると伝えています。
相談者は、モーターと電極を備えた同等品を再び希望しました。

岡田さんは、アルミテープと銅線の接点は単純な構造なので、コードの断線を疑っています。
ただし、簡単には切れそうにないとも述べ、原因を確定していません。

再注文後の結果の記載はありません。
支持を増やす希望には、別構造を研究中で、良い結果が出れば知らせると案内しています。

（出典：ok-lab's diary 2022年05月掲載）
https://ok-lab.hatenablog.com/entry/2022/05/28/123218

サージカルステンレスの接続は難しいとの回答から進んだ

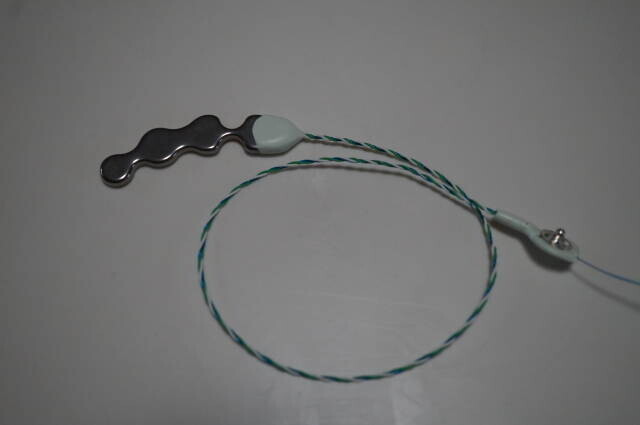

2023年8月掲載の日誌は、同年2月頃に届いたステンレスへの電線接続の相談を紹介しています。
当初、研究所は熱の伝わり方や接続の難しさから、対応できないと答えていました。

転機は、ナイロン糸撚り込みケーブル（ナイロン糸と電線をより合わせたケーブル）でした。
岡田さんは、サージカルステンレス（電極の土台に使うステンレス素材）に接続できたとしています。

同月には試験販売へ進み、通常のステンレスチップ価格に税抜4000円を加える設定でした。
接続部はUSBからスナップボタン（ボタン式の接続部品）に変え、USB構成の販売は保留としています。

（出典：ok-lab's diary 2023年08月掲載）
https://ok-lab.hatenablog.com/entry/2023/08/26/122534

サージカルステンレスはケーブル保護も試作された

2023年10月掲載の相談は、細いケーブルをチューブで保護してほしいという希望でした。
研究所は当初、既存のチューブでは太さが合わず、安定させる方法もないと答えています。

その後、別の太さのチューブを使った試作に進み、岡田さんは接続部の保護を評価しています。
作業には通算5日くらいかかり、工程が増えるとも書いています。

当時の追加費用は、従来の電極価格に対してチューブコーティング費用2000円で、税抜です。
ツイン電極にも対応できるかは、今後の試験事項と案内されています。

（出典：ok-lab's diary 2023年10月掲載）
https://ok-lab.hatenablog.com/entry/2023/10/07/123003

電極の素材と通電接続は断線した二連構造も見直した

2024年8月掲載の日誌では、過去の二連電極が早い段階で断線した報告を振り返っています。
岡田さんは、一本だけのコードでチップ間をつないだ方式を、実用は難しいと判断していました。

同月の新しい提案は、平行コードとナイロン糸を組み合わせたアルミ二連電極でした。
最安の価格は合計10000円と提示され、税抜きの価格説明です。

チップ間の樹脂カバーは1000円追加で、当時のコード長はプラグまで35cmでした。
岡田さんは、接続部を覆う樹脂の品質を保つため、その区間を10mmまでと案内しています。

（出典：ok-lab's diary 2024年08月掲載）
https://ok-lab.hatenablog.com/entry/2024/08/10/122913

---

電極の素材と通電接続へのメーカーの答え・対策

メーカーの回答は、通電の確認に加え、接続部の強度や対応範囲の説明を伴っています。

サージカルステンレスでは機器故障時の注意も示した

2023年8月掲載の日誌には、機器故障時の注意も載っています。
岡田さんは、電極パッドの有無で回路が変わると説明しています。

同月に示された組み合わせには、電極パッドを介さない構成も含まれています。
岡田さんは、その構成では機器故障時に強いショックが起こり得ると注意しています。

（出典：ok-lab's diary 2023年08月掲載）
https://ok-lab.hatenablog.com/entry/2023/08/26/122534

電極の素材と通電接続は細い線でも実物で確かめた

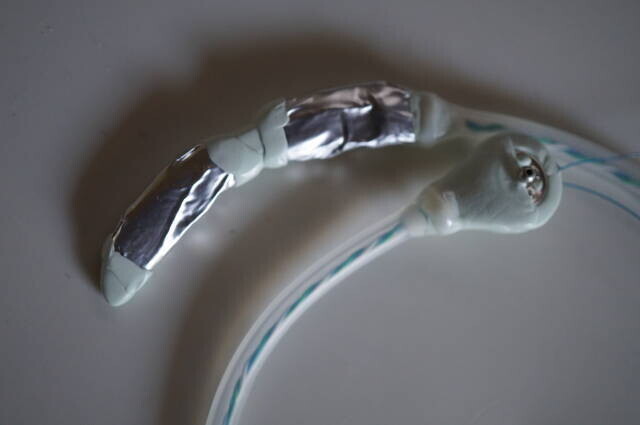

2024年7月掲載の相談では、樹脂電極にも細いケーブルとスナップボタンを希望しました。
研究所は、線が細くなると断線のリスクが高く、分離したボタンにも強度の不安があると答えています。

相談者は、チューブで保護し、終端を一体化する場合の強度を確かめたいと返しました。
岡田さんは、アルミとの接点が減ることを心配したものの、テスターでは通電を確認しています。

ステンレス製と同じ強度になったという試験結果の記載はありません。
研究所は、コードの強度を補う案として、チューブによる保護を挙げています。

（出典：ok-lab's diary 2024年07月掲載）
https://ok-lab.hatenablog.com/entry/2024/07/20/123059

はんだ付けの難しさからワイヤー導線は保留だった

2024年8月掲載の相談では、連結用ワイヤーを電気の通り道にも使う案が届きました。
岡田さんは、はんだが付かない点が大きな問題で、いつか試したいと答えています。

ワイヤーでの連結は、今回は低価格を優先して外したとのことです。
コードは一本に分けると弱くなるため、平行で使う方針としています。
ワイヤーでの連結は、需要を見て考えると案内されています。

（出典：ok-lab's diary 2024年08月掲載）
https://ok-lab.hatenablog.com/entry/2024/08/17/122842

サージカルステンレスにも平行コード接続が加わった

2024年12月掲載の相談は、ステンレス電極への追加加工の希望でした。
岡田さんは、従来の接続は細い撚り込みケーブルに限っていたとしています。
今回はワイヤーを介した平行コード接続ができたとしています。

その結果、ステンレス電極の平行コード接続にも対応すると発表しました。
通電対応分の費用が加わるため、価格は依頼内容ごとの見積もりと案内されています。

（出典：ok-lab's diary 2024年12月掲載）
https://ok-lab.hatenablog.com/entry/2024/12/07/122832

電極の素材と通電接続は経験のある方式で回答した

2025年3月掲載の相談では、他社製品のように複数の場所へ通電する器具を希望しました。
岡田さんは、経験があるのはステンレスを電極にする方式と、樹脂にアルミを付ける方式だと答えています。

相談者が示した製品と同じ構造や、体外に貼る製品は作れないとの回答でした。
一方で、既存の二連電極と同じ考え方の連結構造なら、作成できる可能性を示しています。

完成後の結果の記載はありません。
岡田さんは、連結部には電気が流れず、具体的な構成を確認してから考えると案内しています。

（出典：ok-lab's diary 2025年03月掲載）
https://ok-lab.hatenablog.com/entry/2025/03/15/122925

---

電極の素材と通電接続は時期でこう変わった

---

電極の素材と通電接続に関係するOKプロステートチップの商品と値段

現行一覧で確認できるのは、通電への転用が提案された土台の商品です。

この話に出てきた商品

（出典：ok-lab's diary 2021年01月掲載）
https://ok-lab.hatenablog.com/entry/2021/01/02/123619

日誌がすすめた商品

日誌にすすめはありません。

電極を付けた特注仕様や試作品は、現行一覧で対応する商品を確認できません。

---

電極の素材と通電接続のよくある不安

日誌の回答では、電極に使える大きさ、端子の入手、接続の強度が問題になっています。

「サージカルステンレスは小型も電極に？」

2024年7月掲載の相談では、フラット型の小さな補助チップを電極にする案が届きました。
岡田さんは、接続を保護する樹脂と中央の穴により、金属の接触面が少なくなると答えています。

小さな補助チップは難しい一方、別の大きさなら作成可能としています。
希望された構成の完成結果の記載はありません。
岡田さんは、少なくともショートチップ程度の大きさが必要だと案内しています。

（出典：ok-lab's diary 2024年07月掲載）
https://ok-lab.hatenablog.com/entry/2024/07/27/122927

「電極の素材と通電接続は端子も指定可？」

2024年8月掲載の相談では、2.5mmの機器側端子に合わせられるかという質問が載っています。
岡田さんは、適した工作用部品を見つけられず、通常の対応はしていないと答えています。

完成後の結果の記載はありません。
ただし、岡田さんは、市販の端子を送ってもらう個別の依頼なら有償で対応すると案内しています。

（出典：ok-lab's diary 2024年08月掲載）
https://ok-lab.hatenablog.com/entry/2024/08/17/122842

「サージカルステンレスは二端子も可能？」

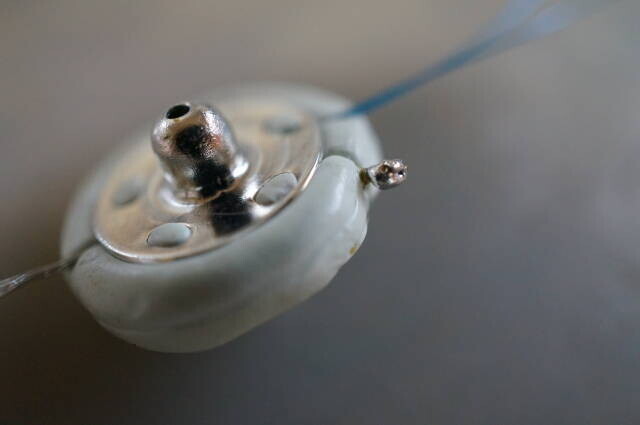

2024年10月掲載の相談では、一個のチップに接続用ボタンを二個付ける希望が届きました。
研究所は、線を分けた部分の強度や、両面にボタンを出す製法を懸念しています。

相談者は、電極を二極に分けたいのではなく、同じ一極につながる端子を増やしたいと説明しました。
研究所は説明を受けて製法を考え、同月の日誌に検討結果の写真を載せています。

機器につないだ動作検証や、使用後の結果の記載はありません。
研究所は、用途や目的の確認を求め、作成方法を考えると答えています。

（出典：ok-lab's diary 2024年10月掲載）
https://ok-lab.hatenablog.com/entry/2024/10/26/122649

---
