ワイヤーの破断と金属疲労｜折れない前提から二重化へ進化【OKプロステートチップ】

このページは、岡田快適生活研究所（OKラボ）の代表・岡田さんが書いている開発日誌
「ok-lab's diary」（https://ok-lab.hatenablog.com/）の記事をもとに、
テーマ「ワイヤーの破断と金属疲労」に関する話だけを掲載日順にまとめたものです。
過去の価格・寸法は日誌の記載時点のもの、今の価格は公式サイトの現行商品一覧（2026年9月4日取得）にもとづいています。

---

一言で言うと

曲げの集中や反復でワイヤーが破断します。

対策は補助糸から二重ワイヤーへ進みました。

現行品には多目的ステンレスワイヤーがあります。

---

読む前に知っておきたい言葉

---

何が起きるのか：ワイヤーの破断と金属疲労

対象は、OKプロステートチップの連結部や糸に使われたワイヤーの破断です。
ワイヤーはチップ同士やコードに添えられ、形を保つ目的で試されました。
場所は尿道内に入るチップ間や、体内外へ続くコード部分です。
日誌では金属疲労による劣化や、折れた端の飛び出しが扱われています。

ステンレス糸は2000回近く曲げても断線しなかった

2019年9月掲載の試験では、直径0.29mmのステンレス糸を使っています。
ほぼ同じ場所を30分ほど、2000回近く曲げても断線しませんでした。
一方、岡田さんは金属疲労による劣化は起こると考えています。

ナイロン糸ほどの耐久性はない可能性も書かれています。
岡田さんは、ステンレス糸には耐久限界があるとの見方を示しています。

（出典：ok-lab's diary 2019年09月掲載）
https://ok-lab.hatenablog.com/entry/2019/09/14/143710

短いステンレス糸の連結は約3週間で破断した

2019年10月掲載の試験では、太めのステンレスワイヤーを使いました。
極端に短い区間では、曲げるたびに同じ場所へ負荷が集中しました。
その結果、約3週間の試験で破断することが分かりました。

研究所はステンレスによる短い連結を断念しました。
岡田さんは、代わりに縫合糸を複数本重ねる方向を示しています。

（出典：ok-lab's diary 2019年10月掲載）
https://ok-lab.hatenablog.com/entry/2019/10/12/125944

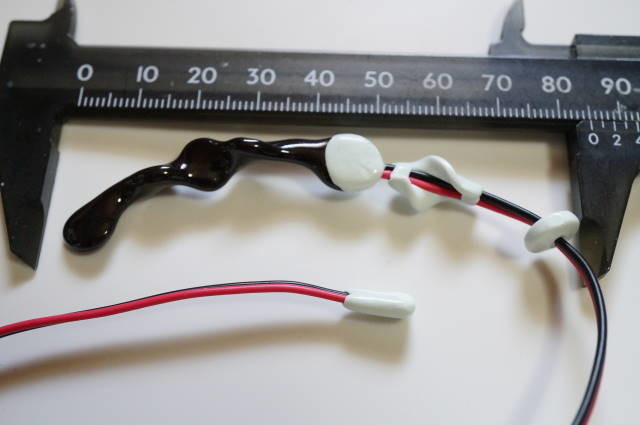

ワイヤーの破断で器具を取り出せなくなった

2020年11月掲載の相談では、被覆が剥がれたコードが断線しました。
器具を取り出せず、膀胱まで落ちたため医療機関を受診しています。
公開翌日の追記では、自力で取り出せたと訂正されています。

岡田さんは、露出した導線は金属疲労や腐食で切れると書いています。
被覆が剥がれたコードは使わないよう案内されています。

（出典：ok-lab's diary 2020年11月掲載）
https://ok-lab.hatenablog.com/entry/2020/11/14/131426

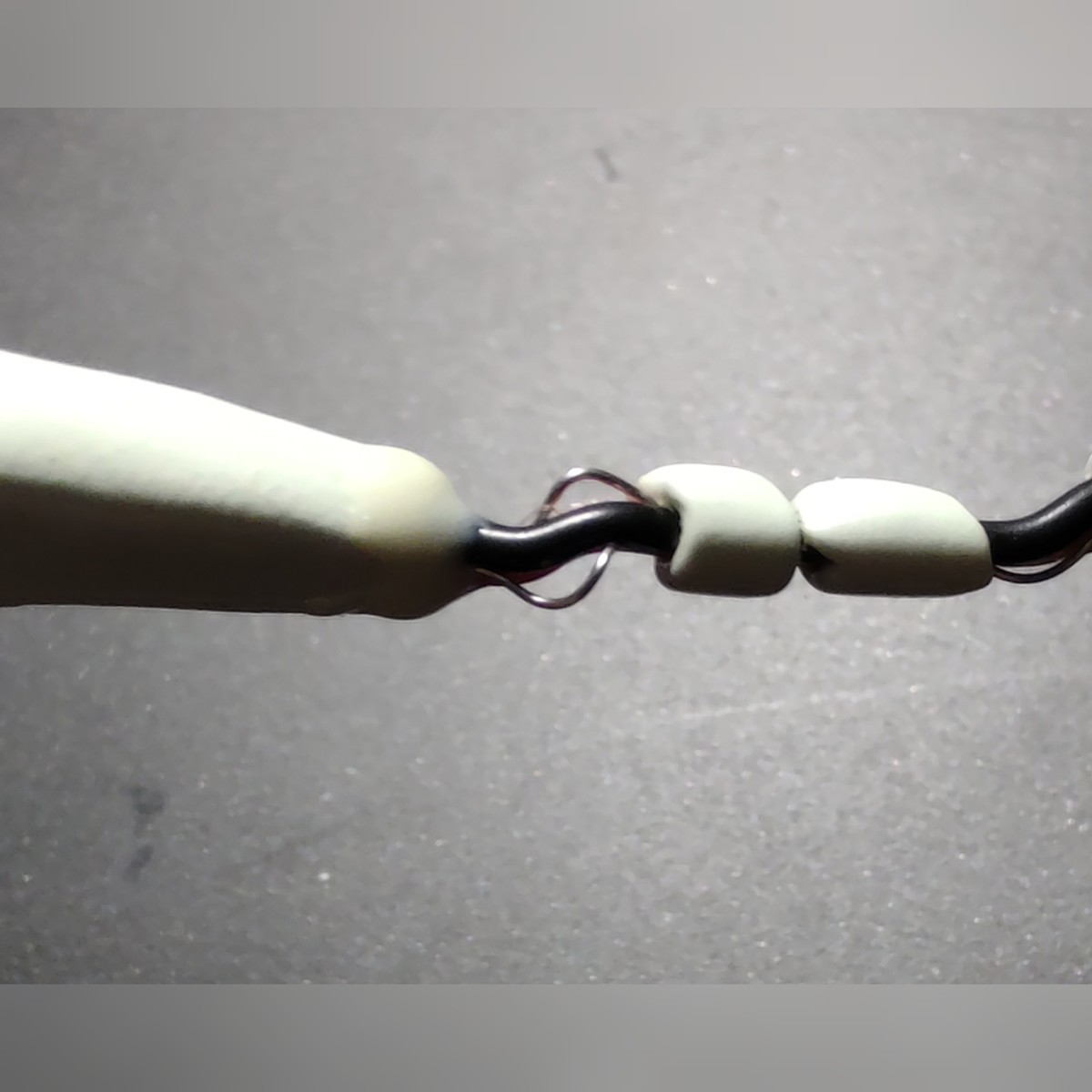

4線は極端な曲げでワイヤー破断に近づいた

2022年7月掲載の相談では、4線の針金部分が外へ出ています。
相談者は尿道内で強く曲がることが多く、痛みから使用をやめました。
岡田さんは、一度でも極端な負荷があれば起こり得ると答えています。

4線と6線は、線だけを修理することはできないとの回答でした。
岡田さんは、6線でも極端な負荷なら飛び出す可能性を案内しています。

（出典：ok-lab's diary 2022年07月掲載）
https://ok-lab.hatenablog.com/entry/2022/07/09/123142

重いステンレス糸は3回目で破断した

2022年9月掲載の相談では、3回目の使用中に根元が折れました。
研究所は3回での破断を想定外とし、初期不良として対応しました。
岡田さんは、重いステンレスチップとの不釣り合いを疑っています。

この後、ステンレスのペッサリーは受けない方針へ変わりました。
岡田さんは、極端な曲げ戻しで破断しやすいと案内しています。

（出典：ok-lab's diary 2022年09月掲載）
https://ok-lab.hatenablog.com/entry/2022/09/24/122837

チップレスのニチノールは2日で破断した

2024年12月掲載の相談では、装着から2日でワイヤーが切れました。
相談者は痛みで外し、出血はなかったと伝えています。
製作時に一か所だけ90度近く曲がった部分が破断箇所でした。

岡田さんは、許容範囲を超えた塑性変形が原因と考えています。
交換品は90度仕様とし、異常に曲がるワイヤーは使わない方針です。
研究所は当面、曲がり角度を最大90度までと案内しています。

（出典：ok-lab's diary 2024年12月掲載）
https://ok-lab.hatenablog.com/entry/2024/12/14/122948

---

ワイヤーの破断と金属疲労へのメーカーの答え・対策

岡田さんの対策は、破断を否定せず、切れた後もつながる構造にすることです。

ステンレス糸にはナイロン糸を並行して備えた

2021年1月掲載のステンレスつのには、ナイロン糸も埋め込まれました。
岡田さんは、金属疲労による破断の可能性を前提にしています。
ワイヤーが切れてもナイロン糸でつながる構造です。

直径0.5mmを採用し、直径0.7mmは抵抗が強いと判断されました。
岡田さんは、破断時に備えてナイロン糸を併設すると書いています。

（出典：ok-lab's diary 2021年01月掲載）
https://ok-lab.hatenablog.com/entry/2021/01/23/130107

シリコメタルはワイヤーをチューブで包んだ

2022年8月掲載のシリコメタルは、シリコーンチューブを使います。
外径3mm、内径2mmの中へ直径0.3mmのワイヤーを通した構造です。
岡田さんは、折れた端が外へ出る危険を減らす狙いを書いています。

一方、ワイヤーが折れた時点を製品寿命とする考えでした。
交換サービスは原則として受けられないと案内されています。

（出典：ok-lab's diary 2022年08月掲載）
https://ok-lab.hatenablog.com/entry/2022/08/06/123150

ニチノールはダブルワイヤー前提へ変わった

2025年3月掲載時点で、チップレスの破断は4名から届いていました。
岡田さんは、どの金属も限界を超えれば破断すると考え直しました。
そこで、折れない製品ではなく、折れても形を保つ方向へ変えました。

ワイヤーを二重にし、一本が切れても残り一本で支える考えです。
岡田さんは、一本の破断時点で製品を廃棄する方針を書いています。

（出典：ok-lab's diary 2025年03月掲載）
https://ok-lab.hatenablog.com/entry/2025/03/08/123016

ニチノール糸は一筆書きで無理な曲げを減らした

2025年11月掲載の日誌では、一筆書き加工が試されました。
一本のニチノール糸を切れ目なく使い、強い結びを避ける構造です。
岡田さんは、直線へ戻れる範囲の加工で負担を減らすと書いています。
血尿が出たときは、量が少なくても初めてでも、様子を見ずに泌尿器科を受診してください。
突然尿が出なくなったとき、器具が取り出せなくなったときは、自分で対処せず直ちに医療機関（救急を含む）を受診してください。

（出典：ok-lab's diary 2025年11月掲載）
https://ok-lab.hatenablog.com/entry/2025/11/15/122921

---

ステンレス糸／ニチノール／シリコメタルは時期でこう変わった

---

ワイヤーの破断と金属疲労に関係するOKプロステートチップの商品と値段

現行一覧で直接確認できるのは、多目的ステンレスワイヤーなどです。

多目的ステンレスワイヤーの値段は公式サイトで確認できます。

過去のワイヤー接続は特注であり、今も同じ仕様を選べるとは書けません。
チップレス、シリコメタル、ニチノール糸接続は一覧に同名の商品がありません。
現行一覧で対応する商品を確認できません。

4線、6線、ペッサリーは、2023年1月掲載の日誌で販売中止とされています。
現行のステンレスリングに、旧方式が含まれるとは確認できません。

---

ワイヤーの破断と金属疲労のよくある不安

4線のワイヤー破断に期限はある？

2022年7月掲載の相談では、4線の使用期限が質問されました。
岡田さんは、通常使用でも期限を数字で示していません。
一度の使用でも、極端な負荷で飛び出すことがあるとの回答です。

6線やスーパー6線も、同じ危険を完全には除けないとのことです。
岡田さんは、線だけの修理はできないと案内しています。

（出典：ok-lab's diary 2022年07月掲載）
https://ok-lab.hatenablog.com/entry/2022/07/09/123142

ニチノールは0.4mmに太くできる？

2025年2月掲載の相談では、ワイヤーの強度向上が求められました。
研究所は、直径0.3から0.4への変更案を回答しています。
断面積はほぼ倍になり、強度も倍近くなるとの見方でした。

ただし、樹脂で束ねる工程が難しくなるとも説明されています。
研究所は、試験を終えるまで直ちには対応できないと案内しました。

（出典：ok-lab's diary 2025年02月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/08/122932

ワイヤー破断品は修理できる？

2025年2月掲載の相談では、破断した3点の補修が希望されました。
研究所は原因を解決できないため、修理や同じ仕様の再作成を断りました。
発送後間もない対象品には、返金で対応すると回答しています。

別の相談でも、原因が不明なため返金となりました。
研究所は、改良版について日誌で報告すると案内しています。

（出典：ok-lab's diary 2025年02月掲載）
https://ok-lab.hatenablog.com/entry/2025/02/15/122943

---

この記事のまとめ

---
