エポキシは時間で硬化し強くなる｜初期強度と脆さは別に見る【OKプロステートチップ】

このページは、岡田快適生活研究所（OKラボ）の代表・岡田さんが書いている開発日誌
「ok-lab's diary」（https://ok-lab.hatenablog.com/）の記事をもとに、
テーマ「エポキシは時間で硬化し強くなる」に関する話だけを掲載日順にまとめたものです。
過去の価格・寸法は日誌の記載時点のもの、今の価格は公式サイトの現行商品一覧（2026年9月4日取得）にもとづいています。

---

一言で言うと

岡田さんは初期の糸外れを乾燥不足とみました。

岡田さんは硬化待ちと構造補強を重ねました。

陶器素材ロングタイプ 4点ツイストは現行品です。

---

読む前に知っておきたい言葉

---

何が起きるのか：エポキシは時間で硬化し強くなる過程

岡田さんは、エポキシの硬化が数日から数年にわたり進むと書いています。

エポキシは時間で硬化し強くなる前に糸が外れた

2018年5月掲載の相談では、到着直後の特注チップから糸だけが外れました。
糸には樹脂の一部が付き、岡田さんは樹脂自体の強度不足とみました。
同様に樹脂が割れる形の糸外れは、以前のロングチップでも報告されていました。

研究所は樹脂加工の3日後に出荷し、郵送に2日を見込んでいました。
この想定は、室温が20-25度で安定している場合のものです。
岡田さんは、低い室温や高い湿度で硬化が遅れた可能性を書いています。

（出典：ok-lab's diary 2018年05月掲載）
https://ok-lab.hatenablog.com/entry/20180510/1525959878

エポキシは時間で硬化し強くなる速さが温度で変わる

2018年5月掲載の日誌では、温度が高いほど硬化が速いと説明されています。
樹脂メーカーの説明は、20-25度24H硬化だったとのことです。
一方、岡田さんは自然な硬化では実用強度まで5日程度とみています。

岡田さん自身の加温試験では、硬化が早まったと書かれています。
ただし、その方法は樹脂メーカーの説明にはない独自の試験でした。
岡田さんは、メーカー説明と自身の経験を分けて紹介しています。

（出典：ok-lab's diary 2018年05月掲載）
https://ok-lab.hatenablog.com/entry/20180511/1526036007

エポキシは時間で硬化し強くなる差が試験に出た

2018年5月掲載の破壊試験では、購入時期が違うチップが比べられました。
7ヶ月前の1チップタイプは、糸が外れるまでに2kgを超えました。
相談者は、2.5kgを超えた可能性も報告しています。

同じ相談の新しい特注セミロングは、1.5kgを超えて糸が外れました。
実用強度になった後の加温では、大差がない可能性も報告されました。
岡田さんは、時間の経過後ほど強度が高いという見方を書いています。

（出典：ok-lab's diary 2018年05月掲載）
https://ok-lab.hatenablog.com/entry/20180515/1526348315

エポキシは時間で硬化し強くなると曲がりにくい

2018年10月掲載の試作品は、製作から2か月ほど経過していました。
岡田さんによると、その時点ではほとんど曲がらなくなっていました。
正式に樹脂が完全に固まるまでには、一か月以上かかるとの見解です。

一方、強い力で曲げようとすると、ひび割れが生じたと書かれています。
岡田さんは、大きな螺旋形状では構造上の強度も不足すると考えました。
硬くなった樹脂も、強く曲げれば割れ得ると案内されています。

（出典：ok-lab's diary 2018年10月掲載）
https://ok-lab.hatenablog.com/entry/20181027/1540618195

エポキシは時間で硬化し強くなるほど剥がれにくい

2022年6月掲載の日誌では、硬化後のしなり方が説明されています。
製作後数か月は少ししなり、1年後にはほぼしならないとのことです。
陶器チップの糸交換でも、古い樹脂ほど除去が難しくなっていました。

岡田さんは、金属との接着性が強い一方で、塊には脆さがあるとみています。
硬化の進行と、衝撃などへの脆さは別の性質として説明されています。
岡田さんは、長期硬化だけで破損しなくなるとは書いていません。

（出典：ok-lab's diary 2022年06月掲載）
https://ok-lab.hatenablog.com/entry/2022/06/11/123420

エポキシは時間で硬化し強くなる一方で脆さは残る

2023年4月掲載の相談では、ワイドホール版の強度が質問されました。
岡田さんは、エポキシには強い力で折れる脆さがあると答えています。
予想外の力が加われば、ベース板が折れる可能性もあるとの見解です。

数年経過した樹脂は、製作後数か月の樹脂より格段に強固でした。
それでも、時間の経過は破損しないことの保証とはされていません。
岡田さんは、細くなった部分に力が集まると折れやすいと書いています。

（出典：ok-lab's diary 2023年04月掲載）
https://ok-lab.hatenablog.com/entry/2023/04/29/123107

エポキシは時間で硬化し強くなっても内部は割れる

2025年9月掲載の相談では、陶器チップの樹脂内で破損が見つかりました。
使用期間は約４ヶ月で、使用回数は10回程度と報告されています。
温めた際に気泡が出た後、軽い負荷で樹脂内部の陶器が外れました。

岡田さんは、内部の陶器が割れ、隙間に空気が入ったと考えています。
一方、一年以上経過した樹脂は石のように固かったとのことです。
岡田さんは、硬い樹脂の内側でも陶器は折れ得ると書いています。

（出典：ok-lab's diary 2025年09月掲載）
https://ok-lab.hatenablog.com/entry/2025/09/20/122912

---

エポキシは時間で硬化し強くなることへのメーカーの答え・対策

研究所は、硬化前の弱さを乾燥期間と接続構造の両面で補っています。

エポキシは時間で硬化し強くなる間は芯で補った

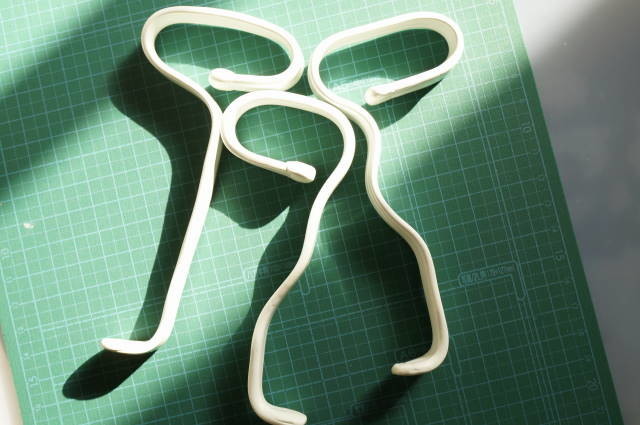

2018年12月掲載の日誌では、製作後1-2か月は変形し得るとされました。
岡田さんによると、2か月ほど経つと変形しなくなります。
一方、納入まで2か月待たせず、一週間程度で出荷する方針でした。

研究所は対策として、尸型のワイヤー芯を1.6mmから2mmへ変更しました。
岡田さんは、体積換算で56%太くなったと書いています。
岡田さんは、硬化初期には丁寧な扱いが必要と案内しています。

（出典：ok-lab's diary 2018年12月掲載）
https://ok-lab.hatenablog.com/entry/20181201/1543652709

エポキシは時間で硬化し強くなる前に販売試験を置く

2024年3月掲載の日誌では、弾性ワイヤー接続の試作品が作られました。
陶器とワイヤーの接続構造を、最終的にはエポキシが固定しています。
岡田さんは、完全に強固になるまで使わない予定だと書きました。

しかし、その直後に予定より早く自身で試したとも書いています。
販売前には使用テストと破壊テストを行う方針が示されました。
この試作品について、販売開始後の結果の記載はありません。

（出典：ok-lab's diary 2024年03月掲載）
https://ok-lab.hatenablog.com/entry/2024/03/16/123023

エポキシは時間で硬化し強くなる間を構造で補う

2024年6月掲載の日誌では、ヤジロベエの接続構造が説明されました。
弾性ワイヤーは中央の穴を通り、周囲をシリコンが覆っています。
さらにシリコンが破壊されないよう、外側をエポキシで固めています。

岡田さんは、シリコンがワイヤーの力を和らげると考えています。
ただし、エポキシの強度を超える力では割れる可能性があるとのことです。
岡田さんは、弾性ワイヤーとの接続箇所が弱点になると書いています。

（出典：ok-lab's diary 2024年06月掲載）
https://ok-lab.hatenablog.com/entry/2024/06/15/123132

エポキシは時間で硬化し強くなるまで修理強度は未保証

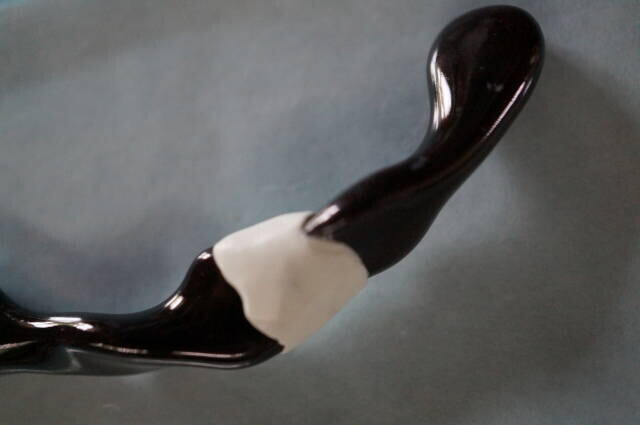

2024年7月掲載の相談では、地震で割れた陶器チップの修理が望まれました。
研究所は、破損の程度によっては樹脂による修理が可能と答えました。
ただし、修理部分は厚くなり、外観も変わると案内しています。

研究所は実際に陶器チップの修復を試みました。
修理後の強度は保証できないと明記されています。
岡田さんは、エポキシが強固になるまで時間が必要と書いています。

（出典：ok-lab's diary 2024年07月掲載）
https://ok-lab.hatenablog.com/entry/2024/07/13/123018

---

エポキシは時間で硬化し強くなる過程は時期でこう変わった

---

エポキシは時間で硬化し強くなることに関係するOKプロステートチップの商品と値段

材料と現行一覧で正式名が一致する商品は、現在も掲載されています。

値段は公式サイトで確認できます。

今は無い

特注セミロング／9cm螺旋チップ／ヤジロベエ／弾性ワイヤー接続の陶器二連チップ

現行一覧で対応する商品を確認できません

---

エポキシは時間で硬化し強くなることのよくある不安

「エポキシは時間で硬化し強くなるが折れる？」

2023年4月掲載の相談では、ワイドホール版の強度が質問されました。
岡田さんは、エポキシは脆く、強い力で折れると答えています。
穴と穴の間が狭い旧版は、その部分が折れやすいとの見方です。

ワイドホール版では、穴に合わせて中央部の面積も広げられました。
それでも、予想外の力による破損の可能性は残るとされています。
岡田さんは、時間の経過と脆さを分けて説明しています。

（出典：ok-lab's diary 2023年04月掲載）
https://ok-lab.hatenablog.com/entry/2023/04/29/123107

「エポキシは時間で硬化し強くなる期間は？」

2024年6月掲載の相談では、ヤジロベエの細い部分が心配されました。
岡田さんは、一般には1-2日で硬化するとされていると説明しました。
しかし、完全な強度には最低数カ月かかるとの見解です。

製作後数カ月の樹脂と、半年以上の樹脂では硬さが違うとのことです。
岡田さんは、3か月くらいを慣らしの期間と位置づけています。
初期と長期の強度を同じに扱わない考えが案内されています。

（出典：ok-lab's diary 2024年06月掲載）
https://ok-lab.hatenablog.com/entry/2024/06/15/123132

「エポキシは時間で硬化し強くなるが修理可？」

2024年7月掲載の相談では、割れた陶器チップの修理が質問されました。
研究所は、割れ方によっては樹脂で修理できると答えました。
一方、厚さや太さが増し、外観も悪くなると案内しています。

修理後の強度については保証されていません。
研究所は地震で破損した製品の修復を試みました。
その後の耐久性について、結果の記載はありません。

（出典：ok-lab's diary 2024年07月掲載）
https://ok-lab.hatenablog.com/entry/2024/07/13/123018

---

この記事のまとめ

---

出典：ok-lab's diary（岡田快適生活研究所）。
写真・動画は各元記事をご覧ください。
